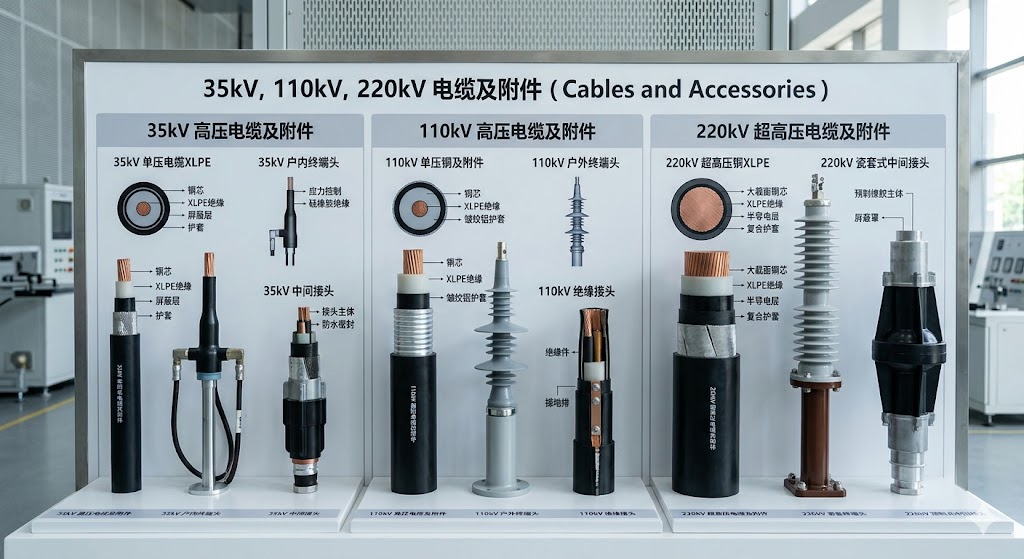

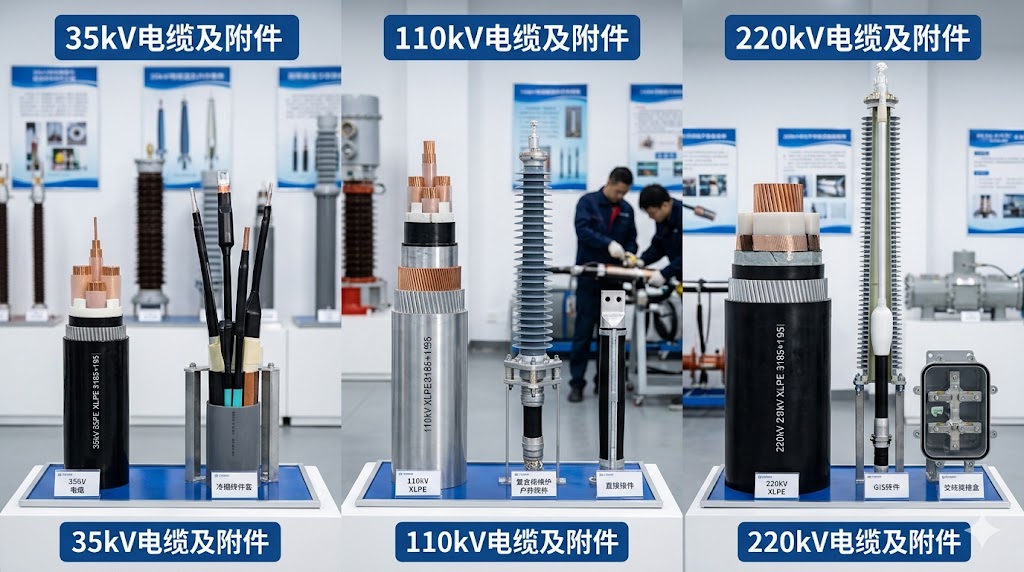

10kv/35kv/110kv/220kv电缆
|
产品别称： |
依据 gb 50150-2016 和 dl/t 596-2021 关于10kv/35kv/110kv/220kv 电缆交接与预防性试验项目核心参数对比表 |
|
参考标准: |
|
|
产品特点： |
依据 gb 50150-2016 和 dl/t 596-2021 关于10kv/35kv/110kv/220kv 电缆交接与预防性试验项目核心参数对比表 |
产品简介
| 试验项目 | 10kv 电缆 | 35kv 电缆 | 110kv 电缆 | 220kv 电缆 | 标准依据与核心说明 |
| 1. 主绝缘电阻测量 | 依据： gb 50150-2016 第17.0.2条；dl/t 596-2021 第11章。 目的： 检查绝缘整体是否受潮、脏污。无统一合格值，强调与初始值、历次数据或相同电缆比较，不应有明显下降。常用2500v或5000v兆欧表。 设备：ms-3126a（5kv ）绝缘电阻测试仪 |
||||
| 2. 主绝缘交流耐压试验 (交接核心) | 依据： gb 50150-2016 第17.0.3-17.0.5条 (交接)；dl/t 596-2021 第11.1条 (预防性)。 目的(交接)：发现集中性缺陷，投运前关键考核。普遍采用变频串联谐振。 目的(预防性)：dl/t 596-2021规定，重做终端或接头后、或必要时，应进行此项试验。 设备： msxb-f系列135kva/108kv交流耐压测试仪（串联谐振） msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振） |
||||
| 2.1 试验电压 (交接) | 2u₀ (或 2.5u₀) 例：8.7/10kv电缆，u₀=8.7kv，试验电压17.4kv或21.8kv。 |
2u₀ 例：26/35kv电缆，u₀=26kv，试验电压52kv。 |
1.7u₀ (或 2u₀) u₀=64kv，试验电压108.8kv或128kv。 |
1.7u₀ (或 2u₀) u₀=127kv，试验电压216kv或254kv。 |
说明(gb 50150)：35kv及以下可采用2u₀或2.5u₀，110kv及以上推荐采用1.7u₀，也可采用2u₀。具体在合同中约定。 设备： msxb-f系列135kva/108kv交流耐压测试仪（串联谐振） msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振） |
| 2.2 试验时间 (交接) | 60min (或 5min) | 60min (或 5min) | 60min | 60min | 说明(gb 50150)：110kv及以上电缆，耐压时间必须为60分钟。35kv及以下可协商采用5分钟。 |
| 2.3 试验频率 (交接) | 20hz ~ 300hz (推荐) | 说明：采用变频谐振以降低对试验电源容量的要求。 | |||
| 2.4 预防性试验电压/时间 | dl/t 596-2021未规定周期性交流耐压。但明确：更换接头或终端后，应按gb 50150规定进行耐压试验。 设备： msxb-f系列135kva/108kv交流耐压测试仪（串联谐振） msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振） |
说明：预防性规程不要求定期做交流耐压，但检修后必须做。 | |||
| 3. 外护套及内衬层绝缘电阻 | 必做 (对有金属屏蔽/铠装） 采用500v或1000v兆欧表。 设备：ms-3126a（5kv ）绝缘电阻测试仪 |
依据： gb 50150-2016 第17.0.2条；dl/t 596-2021 第11.3条。 要求(gb 50150)：每千米绝缘电阻值不低于0.5 mω。 要求(dl/t 596)：要求大于0.5 mω。 |
|||
| 4. 外护套直流耐压试验 | 必做 (对有金属屏蔽/铠装) 设备：mszgf120kv/2ma）直流高压发生器 |
依据： gb 50150第17.0.4条 (交接)；dl/t 596-2021 第11.3条 (预防性)。 试验电压：6kv (dl/t 596) 或 10kv (常见工程实践)，持续时间1分钟。 目的：更有效地发现外护套的集中性缺陷。 |
|||
| 5. 检查电缆线路相位 | 必做 | 依据： gb 50150-2016 第17.0.6条。 目的：确保电缆两端相位与系统一致。 |
|||
| 6. 交叉互联系统试验 | 不适用 | 不适用 | 必做 (如系统有) | 必做 (如系统有) | 依据： gb 50150第17.0.7条 (交接)；dl/t 596-2021第11.4条 (预防性)。 项目：包括护层直流电阻测量、护层过电压保护器测试、互联箱接触电阻测量等，确保110kv及以上单芯电缆金属护层接地系统正常。 设备：ms-510r直流电阻电阻测试仪 |
| 7. 电缆局部放电试验 (重要趋势) | 未强制，推荐 | 未强制，推荐 | 强烈推荐/重要项目 | 强烈推荐/重要项目 | 依据： dl/t 596-2021 第11.2条将其列为检查项目。 说明：在gb 50150中非强制交接项目。但在dl/t 596及实际工程中，尤其对110kv及以上电缆，已成为评估绝缘状态、查找潜伏性缺陷的重要手段。试验通常在u₀下进行，对检测系统灵敏度要求高。 设备：电缆震荡波局放测试系统(35kv) |
| 8. 红外热像检测 (预防性) | 检查 | 检查 | 检查 | 检查 | 依据： dl/t 596-2021 第11.6条。 周期：1年1次 (重要电缆) 或按需。 目的：检测电缆终端、接头等连接部位有无过热缺陷。 设备：红外热像仪 |
