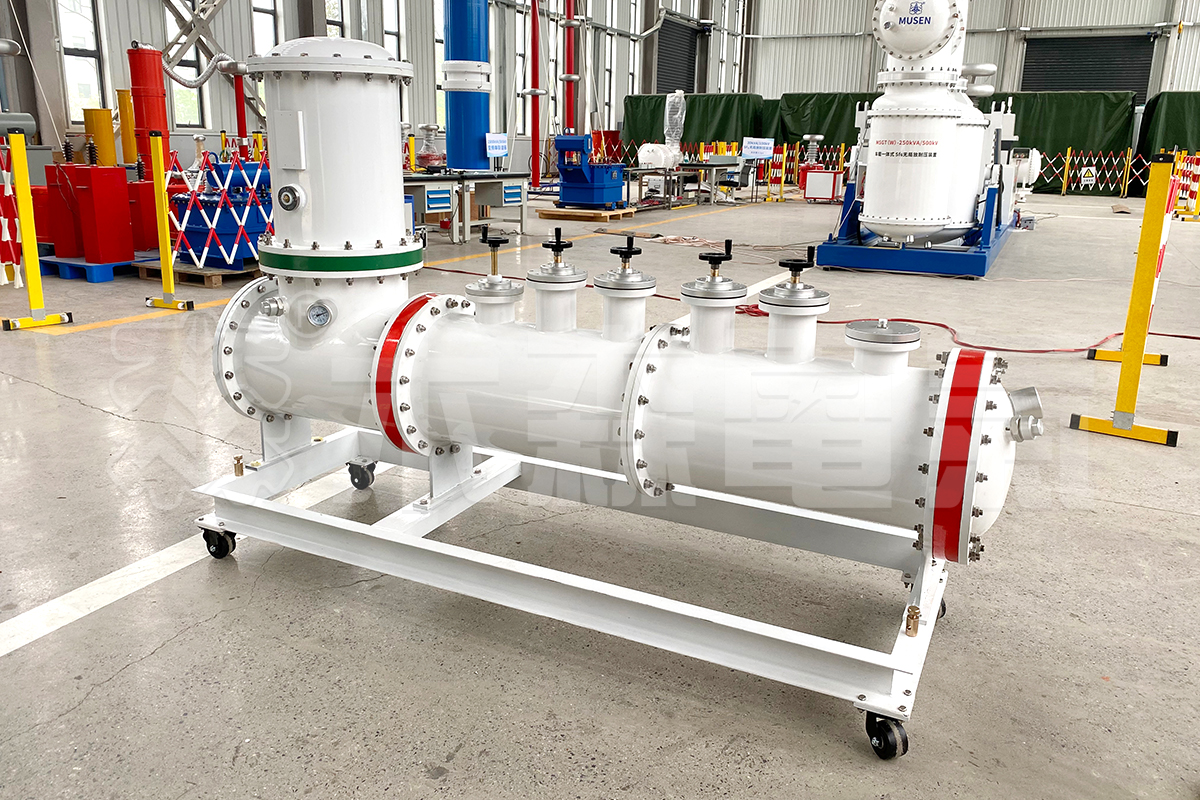

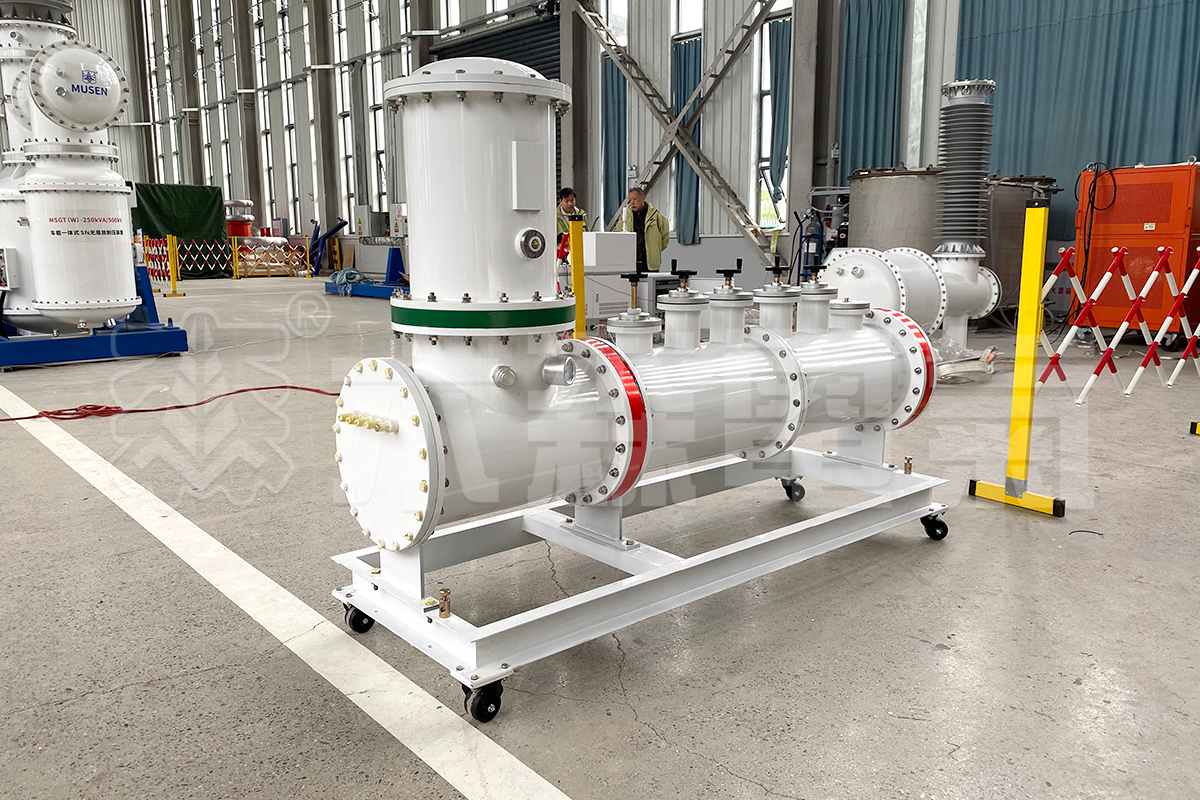

ms-gtu-pd808 局部放电模拟装置，是模拟35-220kv gis设备运行时局部放电的仿真科研设备。可为脉冲电流、特高频、超声波、高频、sf₆ 气体分析等技术检测提供试验。完全满足《dl/t 417-2019 电力设备局部放电现场测量导则》 、《gb/t 7354-2018 高电压试验技术 局部放电测量》 、 《dl/t 1694.1—2017 特高频局部放电在线监测装置》的要求。具有局放小、体积小、重量轻、不受气候变化的影响、使用极为方便等优点，是电网局放检测试验、科研教学、gis制造、局放仪厂家所必需的设备。

产品结构：产品其设计构思、材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美，而且各项技术指标都达到了<< jb3570-98 >>标准要求。 产品采用全新工艺方式制作，所用介质绝缘材料其他产品是完全不一样的，从而使产品达到局放量≤3pc的效果。

工作原理：自带无局放高压源，在额定电压下局放量 ≤3pc。在带电工作模式下可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。通过传统局放测试设备及无线传感局放测试设备，测试 gis 尖端、悬浮、气隙、颗粒、沿面等放电类型，多种放电可复合产生，可为脉冲电流、特高频、超声波、高频、sf₆ 气体分析等技术检测提供试验。

工作环境：
1. 环境温度：－10℃~ 50℃、适用于户外/户内、可长期户外运行。
2. 防护方式：配备户外防雨罩、具备防尘，防雨。
3. 相对湿度：≤90%rh
4. 海拔高度:  ≤5500 米

产品优点：
①　该设备体积小可用狭小的空间；
②　组件重量轻，方便运输；
③　具有能够承受长距离运输的坚固耐用结构；
④　可以在无屏蔽试验环境下完成各种试验；
⑤　所有高压部分全部封装在密闭的空间中保证了试验人员的高安全性；
⑥　宽范围的应用，加装套管能进行常规设备的耐压试验；
⑦　内置高压测量和局放耦合电容器；
⑧　全套设备局放小于 3pc.保证试验数据的准确性；
⑨　局部放电测量能用脉冲电流法测量，也能用高频测量方法。
⑩　完成在sf₆气体和空气中的局部放电模拟试验。
