大电容设备怎么试？超低频耐压试验仪电缆试验规范

责任编辑： 人气： 发表时间：2026-06-25 11:53:29

• 在大型厂矿与输配电网的建设运维中，大电容设备如长距离电力电缆、大型水氢氢发电机组及高压电容器的绝缘交接与预防性试验，向来是考验现场检测能力的硬指标。由于这类被试品的对地电容量极大，采用传统的工频交接试验往往需要数十吨重的谐振装置或高功耗电源，这在山区、高层建筑或空间受限的变电站内极难实施。作为一种颠覆性的技术替代方案，超低频耐压试验仪因其在0.1hz极低频率下对电源容量的极限释放，正成为落实电力电缆耐压试验规范、评估大电容设备绝缘水平的行业主流标准。

  1. 为什么高压大电容设备必须引入0.1hz技术？

  在交流耐压检测中，无功功率的无谓消耗是限制试验开展的根本瓶颈。已知电容元件的容抗计算公式为：

   由于电缆及大型电机的电容量 $c$ 极高，当试验频率 $f$ 处于50hz工频时，容抗 $x_c$ 会降得极低，从而在施加高压时产生数十安培的充电电流，导致试验变压器容量急剧膨胀。

  当引入超低频耐压试验仪将波形频率 $f$ 调低至0.1hz时，容抗 $x_c$ 将直接激增500倍。这意味着，在相同的试验电压下，现场所需的无功补偿容量和电源供给电流同等缩减了500倍。这一技术突破在本质上打破了“大电容必须大设备”的传统局限，使轻量化、便携式的现场高压测试成为现实。

  2. 现行电力电缆耐压试验规范的技术指标与数据量化

  在执行高压电缆的交接与预防性维护时，规程的核心在于对试验电压峰值、持续时间与泄漏电流动态趋势的精准控制。依据现行电力行业标准，针对不同电压等级的交接试验，其数据化规范有着严苛的限界（以0.1hz正弦波为例）：

  • 低压配网电缆（6kv/10kv）： 针对常见橡塑绝缘电缆，交接试验电压通常设定为3倍的额定电压 $u_0$。10kv电缆（$u_0$ 为8.7kv）的实际施加电压峰值需达到26kv，持续耐压时间不少于60分钟。

  • 主网输电电缆（35kv）： 对于35kv电缆（$u_0$ 常见为21kv或26kv），其0.1hz试验电压峰值分别要求达到63kv与78kv。在持续1小时的加压周期内，必须保持输出波形的对称性，且严禁出现容升效应导致的电压自发漂移。

  通过数字化仪表实时监控无功损耗角及电流微安级变化，是现场判定绝缘潜伏性缺陷的重要权威手段。

  3. 超低频测试流程的标准化演练与安全防范

  针对高压大电容设备开展检测，严密的操作闭环是确保人员与核心资产安全的基石。标准的现场作业应严格遵循以下结构化步骤：

  • 绝缘初始勘测： 试验前，必须使用5000v高压兆欧表对被试电缆的各相进行全方位的绝缘电阻测试，掌握电缆内衬层及主绝缘的基准阻值。

  • 回路可靠闭合： 将超低频耐压试验仪的高压输出端通过专用的双屏蔽高压电缆牢固拉接至被试相，其余非试验相核心导体与金属屏蔽铠装必须汇流并可靠接入变电站的接地主网。

  • 匀速逼近目标值： 启动测试后，操作人员通过中控系统以不大于每秒1kv的速度匀速升压。到达目标试验电压后，闭锁电压并启动60分钟倒计时。在此期间，密切观测电流实时监控曲线。

  4. 武汉市木森电气有限公司智能高配方案

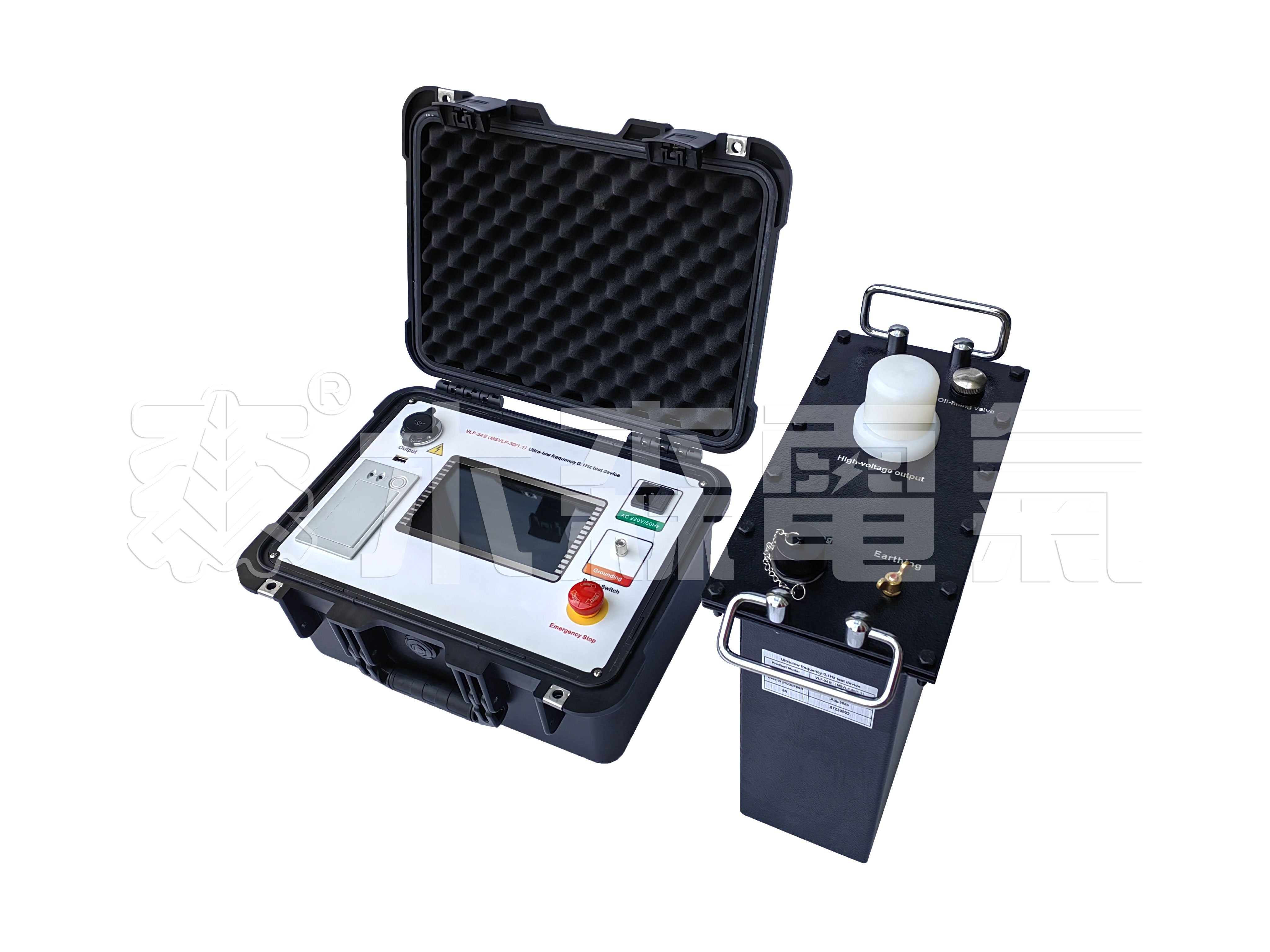

  为了满足现代电力工程对高精度、轻量化检测仪器的苛刻考核，武汉市木森电气有限公司（中文网站：.cn）自主研发了 msvlf-80kv 1.1uf 0.1hz 超低频耐压测试 系统。该设备特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，凭借高精度的闭环控制技术，全面通过了国家权威电力计量机构的性能认证：

  • 技术先进： 采用全数字变频技术与微电脑联合控制，升压、降压、精确测量、反向保护等全部试验过程均实现智能化自动化。

  • 设备操作： 极简化的接线面板设计，摒弃了传统高压设备的繁琐连线，现场使用极其便捷。

  • 保护全面： 内置过压、高低压侧双重过流等全面保护机制，当回路发生击穿时，核心动作时间不超过10ms，瞬间切断高压，仪器安全可靠。

  • 安全可靠： 控制器与高压发生器之间采用完全隔绝的光电控制低压连接，杜绝高压反击，使用安全可靠。

  • 输出稳定： 创造性地采用了高低压闭环负反馈控制电路，彻底消除试验过程中的容升效应，输出波形纯净无畸变。

  • 配置齐全： 配备工业级电容触摸屏、液晶汉字图形化显示，支持现场数据的自动存储与微型打印机实时自动打印。

  • 测量广泛： 适应各种复杂的工程耐压环境。输出额定电压涵盖：30kv、40kv、50kv、60kv、80kv、90kv/1.1uf，输出频率支持0.1hz、0.05hz、0.02hz，满足大跨度带载需求。

  • 便携设计： 核心结构采用高集成度复合轻质绝缘材料，体积小、重量轻，特别适合户外崇山峻岭或电缆隧道等恶劣作业环境。

  5. 常见问题（faq）

  q1：为什么在电缆试验规范中，超低频耐压试验无法完全取代直流耐压试验？

  a1：直流高压耐压试验由于空间电荷效应，容易在交联聚乙烯（xlpe）电缆内部积聚残余电荷，非但不能有效激发绝缘缺陷，反而容易在投运后造成二次反击击穿。而超低频耐压试验仪输出的是交变的正弦波，不会产生空间电荷积累，对主绝缘的考核更具科学性与权威性，因此在现代电力电缆耐压试验规范中，交流/超低频技术已全面替代直流耐压。

  q2：当现场被试电力电缆的长度过长、电容量超过了主机的额定1.1uf时，应当如何处理？

  a2：这是现场常见的技术问题。当总电容量超出单台设备在0.1hz下的最大负载时，可以通过调低设备的输出频率来解决。例如，将频率切换至0.05hz或0.02hz，此时仪器的允许带载电容量将分别扩大2倍和5倍。武汉市木森电气有限公司的产品支持多档频率调节，可在不增加硬件成本的前提下，成倍提升可测试的电缆公里数。



  面对高压大电容设备复杂多变的现场环境，严格执行电力电缆耐压试验规范是保障电网长治久安的核心底线。依托超低频耐压试验仪领先的数字变频与负反馈闭环控制技术，不仅大幅压缩了现场试验的设备功耗与物流成本，更让每一次的绝缘体检都有据可查、科学权威。选择高可靠性的本土工程级设备，将为我国输配电网的稳定运行提供更具价值的技术支撑。
