ydqw- 50kva250kvsf6无局放试验装置
产品概述
ydqw- 50kva/250kv sf6无局放试验装置满足110kv高压电气设备的交流耐压和局部放电测量测试要求，特别是电气设备制造厂对出厂设备局部放电测量的试验要求。装置由无局放试验变压器（内置高压测量、无局放保护电阻、耦合电容器）、隔离滤波变压器、无局放调压控制台组成。
装置的最核心优势：sf6气体在均匀电场中绝缘强度极高，且内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pc），为高精度测量提供保障。
装置组成

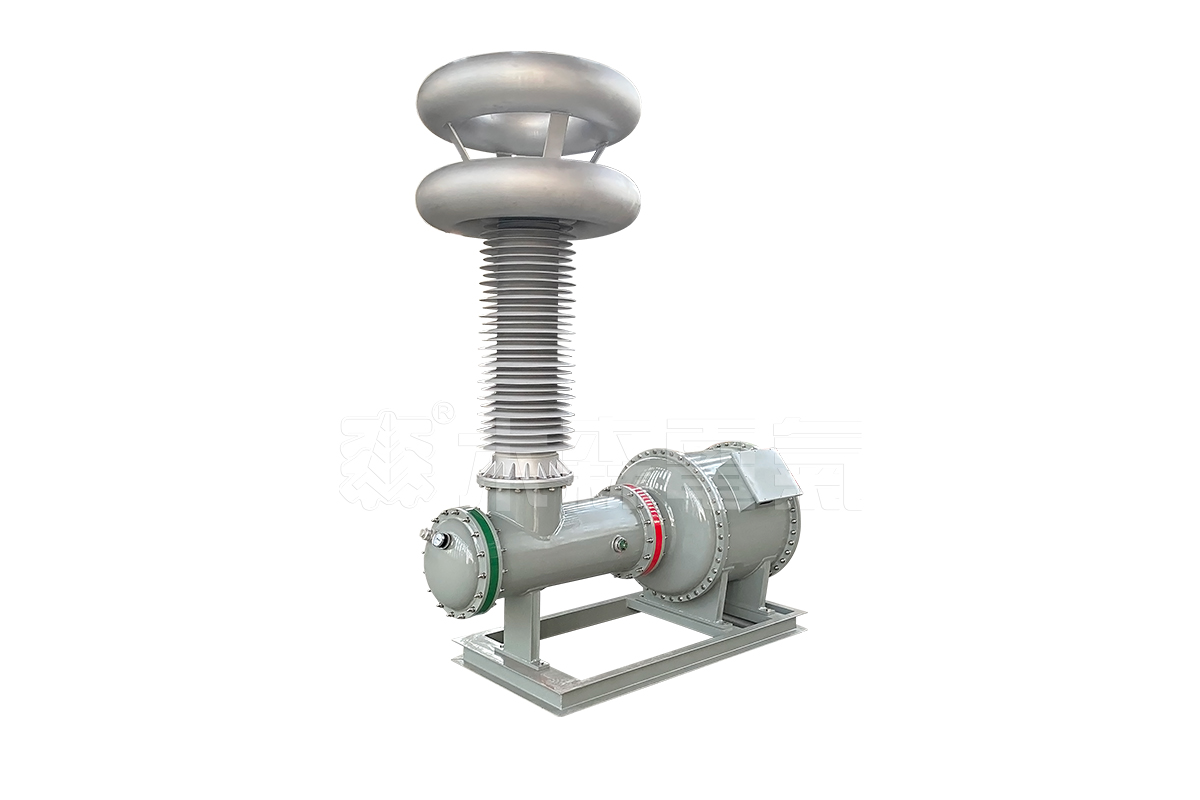

1、充气无局放试验变压器 ydqw-50kva/250kv
2、无局放调压控制台 tc-50kva/0.38kv
3、隔离滤波变压器 glb-50kva/400v
4、耦合电容器 内置owf-250kv
5、无局放保护电阻 内置xr-250kv/2a
无局放试验装置技术参数
1、ydqw-50kva/250kv/400v 1台
① 额定容量：50kva
② 输入电压：400v
③ 输出电压：0—250kv
④ 输出电流：200ma
⑤ 测量电压：100v
⑥ 系统局放量:≤5pc, 额定电压下
⑦ 测量精度：1.5%；
⑧ 绝缘介质：sf6
⑨ 尺寸：2180*900*2780mm，占地2180*900mm，总高2780mm
⑩ 重量：总体854kg，其中本体822kg，均压环32kg；
⑪ 过流能力：在110%in额定电流持续运行1min工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形
⑫ 过压能力：在110%un额定电压持续运行60s，不应造成试验变压器任何损坏

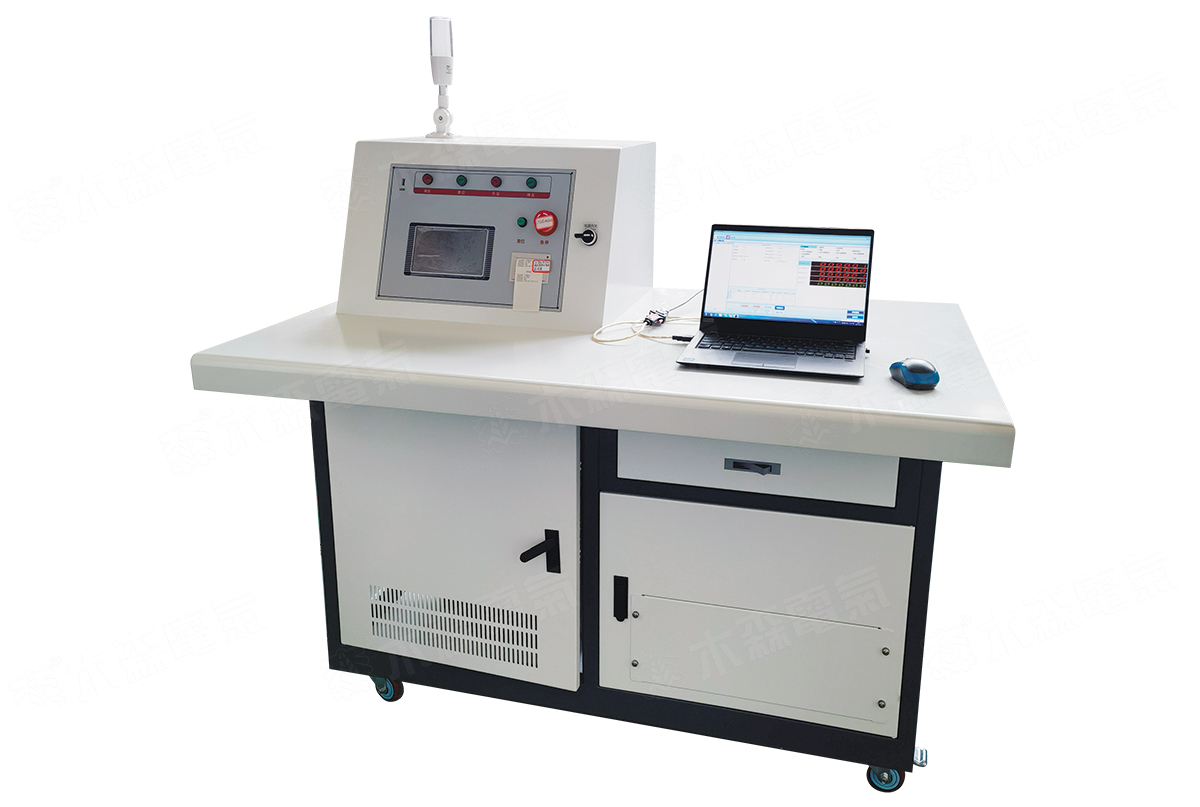

2、无局放调压器操作台：50kva/380v
① 额定容量：50kva
② 输入电压：ac 380v±10%,50hz；
③ 输出电流：125a
④ 输出电压：0—430v
⑤ 尺 寸：600mm×480mm×1100mm
⑥ 重 量：175kg
3、隔离滤波变压器glb--50kva
隔离滤波装置，可以有效摒除电源中存在的杂波及各种干挠。
① 输入电压：400v±10%
② 输出电压：400v±10%
③ 额定容量：50kva
④ 空载损耗≤5%
⑤ 阻抗电压：≤5%
4、耦合电容器owf-250kv
装置采用内置耦合电容器。在进行局部放电测量试验时使用，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pc），为高精度测量提供保障。
① 额定电压：250kv；
② 电容量：400pf;
③ 局 放量：≤5pc，包含在整套装置中。
5、xr-250kv/2a无局放保护电阻
装置保护电阻采用内置限流电抗器。在试品击穿短路时，能非常有效地限制短路电流的幅值和陡度。在频繁进行耐压试验（击穿风险存在）测试中，限流电抗器的可靠性和保护能力显著更强，能有效保护昂贵的试验变压器不受损坏。同时，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pc），为高精度测量提供保障。
① 额定电压：250kv；电流2a;
② 局 放量：≤5pc，包含在整套装置中 ；
注：本公司网站上的所有产品图片、产品说明书、产品视频资料、客户留言等内容，是木森电气重要的经营资源，未经许可，禁止非法转载使用
