产品简介
变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。
变频串联谐振耐压试验装置试验主要用于以下方面：
1、6kv-500kv高压交联电缆的交流耐压试验
2、6kv-500kv变压器的工频耐压试验
3、gis和sf6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

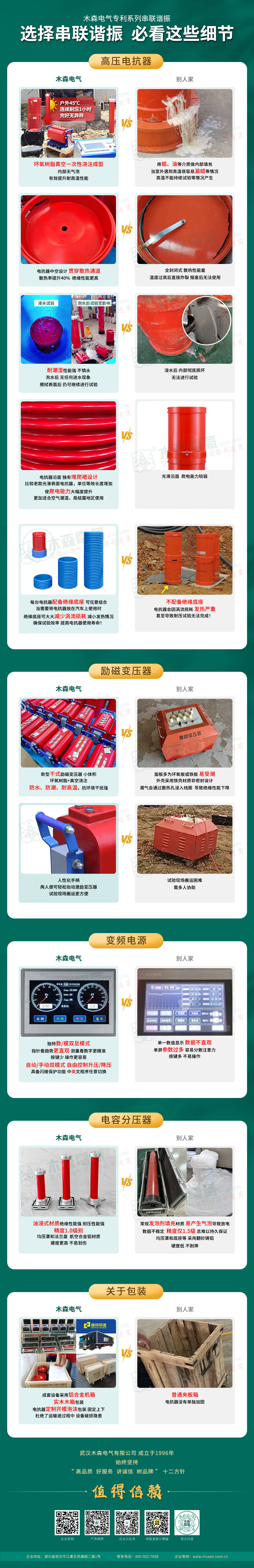

msb系列变频电源：有效抗干扰，采用变频电源，强电场干扰下，测量精度与控制保护满足要求、稳定度高，数据准确保护功能：被试品闪络保护动作，以保护被试品、三种工作模式：全自动、手动、自动调谐手动升压模式
msdk高压电抗器：快速散热：独家专利技术，贯穿散热通道，散热效率提升40%,无惧连续耐压时间长、绝缘性能高：采用进口树脂，一次性浇筑成型，有效提升耐高温性100°、子口坡度设计，轻松串联安装，增爬裙设计，闪络电压提高25%
msjlb系列激励变压器：进口材料 真空浇筑，散热能力提升35%防水、防潮、耐高温，抗环境干扰强、多组合输出，转换简单，输出抽头适用多种用途高导磁硅钢片损耗小，连细节简单、人性化设计，手柄设计，抓握舒适，移动便捷
msbc油浸式电容器：采用油浸式电容器：绝缘性高，耐热性好，误差小、精工制造：美国杜邦材料填充，特殊工艺灌封
产品参数
|
变频串联谐振常规配置选型 |
|||||
|
规格型号（kva/ka） |
产品配置 |
用途 |
|||
|
变频电源（kw） |
励磁变压器（kva/kv） |
电抗器 （kva/kv-个） |
电容分压器（kv/pf） |
||
|
22/22 |
5.5 |
3-1.5 |
22/22-1 |
30/3000 |
10kv/300mm2电缆0.5km |
| 44/22 | 5.5 | 3-1.5 | 22/22-2 | 30/3000 | 10kv/300mm2电缆1km |
|
5.5 |
6-1.5/3 |
25/25-3 |
80/1000 |
10kv/300mm2电缆1.5km 35kv/300mm2 电缆0.4km 35kv主变的交流耐压试验 |
|
| 88/44 | 5.5 | 6-1.5/3 | 44/22-2 | 50/2500 | 10kv/300mm2电缆2km |
| 108/108 | 5.5 | 6-1.5/3/6 | 27/27-4 | 110/1500 | 10kv/300mm2电缆2km 35kv/300mm2电缆0.5km 35kv系统 |
| 108/54 | 5.5 | 6-1.5/3 | 27/27-4 | 60/2500 | 10kv/300mm2电缆2km 35kv/300mm2电缆0.5km |
| 135/22 | 7.5 | 7.5-1.5/3/6 | 33.75/27-4 | 110/1500 | 10kv/300mm2电缆3km 35kv/300mm2电缆1km 35kv系统 |
|
7.5 |
7.5-1.5/3/6 |
33.75/27-4 |
110/1500 |
10kv/300mm2电缆3km 35kv/300mm2电缆1km 35kv系统 |
|
| 176/22 | 7.5 | 7.5-1.5 | 44/22-4 | 30/3000 | 10kv/300mm2电缆4km |
| 162/54 | 11 | 11-1.5/3 | 40.5/27-4 | 60/2500 | 10kv/300mm2电缆3km 35kv/300mm2电缆1km |
| 162/108 | 11 | 11-1.5/3/6 | 40.5/27-4 | 110/1500 | 10kv/300mm2电缆3km 35kv/300mm2电缆1.2km 35kv系统 |
| 216/108 | 11 | 11-1.5/3/6 | 54/27-4 | 110/1500 | 10kv/300mm2电缆4km 35kv/300mm2电缆1.6km 35kv系统 |
| 216/216 | 11 | 11-2.5/5/10 | 36/36-6 | 220/1000 | 110kv gis |
| 220/22 | 11 | 11-1.2 | 55/22/4 | 30/3000 | 10kv/300mm2电缆5km |
| 264/22 | 11 | 15-1.25 | 44/22-6 | 30/3000 | 10kv/300mm2电缆6km |
| 270/108 | 15 | 15-1.5/3/6 | 67.5/27-4 | 110/1500 | 10kv/300mm2电缆5km 35kv/300mm2电缆2km 35kv系统 |
|
15 |
15-4/8/16 |
45/45-6 |
270/500 |
35kv/300mm2电缆1km 110kv系统 |
|
| 324/316 | 15 | 15-2.5/5/10 | 54/36-6 | 220/1000 | 35kv/300mm2电缆2km 110kvgis |
| 324/54 | 18.5 | 18.5-1.5/3 | 54/27-6 | 60/2500 | 10kv/300mm2电缆6km 35kv/300mm2电缆2.5km |
| 324/108 | 18.5 | 18.5-1.5/3/6 | 54/27-6 | 110/1500 | 10kv/300mm2电缆6km 35kv/300mm2电缆2.5km 35kv系统 |
| 324/270 | 18.5 | 18.5-4/8/16 | 54/45-6 | 270/500 | 35kv/300mm2电缆1.5km 110kv系统 |
| 405/108 | 22 | 22-1.5/3/6 | 67.5/27-6 | 110/1500 | 10kv/300mm2电缆8km 35kv/300mm2电缆3km 35kv系统 |
| 405/270 | 22 | 22-4/8/16 | 67.5/45-6 | 270/500 | 35kv/300mm2电缆3km 110kv系统 |
|
20/30 |
30-4/8/16 |
25/25-3 |
270/500 |
35kv/300mm2电缆2km， 110kv/300mm2 电缆0.5km 110kv系统 |
|
| 648/270 | 22/30 | 30-4/8/16 | 81/35-8 | 270/500 | 35kv/300mm2电缆4km， 110kv/300mm2 电缆1km 110kv系统 |
| 675/270 | 37 | 37-3/6/15 | 67.5/27-10 | 270/1000 | 35kv/300mm2电缆5km， 110kv系统 |
|
37 |
37-4/8/16 |
90/45-9 |
270/500 |
35kv/300mm2电缆6km 110kv系统 |
|
|
45 |
20-4/8/16 |
100/50-10 |
500/1000 |
110kv/600mm2电缆2km 220kv系统 |
|
| 1620/540 | 75 | 75-4/8/25 | 405/135-4 | 500/500 | 220kv/630mm2电缆0.8km 110kv/630mm2电缆2km 220kv系统 |
| 2080/500 | 75 | 75-4/8/25 | 520/130-4 | 500/5000 | 220kv gis断路器 110kv/800mm2电缆2.5km |
| 2400/800 | 132 | 132-10/20/40 | 600/200-4 | 800/1000 | 500kv gis 开关 500kv 主变中性点 |
|
200 |
200-5/10/35 |
1000/2000-4 |
800/1000 |
500kv gis 开关 500kv 主变中性点 220kv/630mm2电缆1.2km 110kv/630mm2电缆3.5km |
|
| 4680/130 | 200 | 200-1.5/3/6/35 | 1170/65-4 | 130/4000 | 110kv/1000mm2电缆5km 35kv/300mm2电缆10km 10kv/300mm2电缆10km |
|
200 |
200-3/6/35 |
2025/135-4 |
500/500 |
220kv/1000mm2电缆4km 110kv/1000mm2电缆10km 35kv/240mm2电缆1.3km 220kv系统 |
|
| wj-300kw | 300kw局放主机、9208局放仪4通道（含定位功能） | 300-10*2/35 | 无局放补偿电抗器 525/25/35-4 |
135kv/1500pf | 110kv 400mva和220kv240mva 感应电压带局部放电测量 |
|
wj-300kw/5980kva/220kv |
300kw局放主机、9208局放仪4通道（含定位功能）30 |
300-2*正负4/10/35 |
无局放补偿电抗器350/35-4 无局放电抗器 1495/130-4 |
无局放电容分压器兼耦合电容100kv/500pf 无局放电容分压器 500kv/1500pf |
110kv 400mva和220kv240mva 感应电压带局部放电测量 220kv/1000mm2电缆23km 110kv/1000mm2电缆26km 220kv系统 |
|
450kw局放主机、2002局放仪2通道（选配） |
450-2*5/15/2*35 |
无局放补偿电抗器 700/35-4 无局放电抗器 4400/220-2 |
无局放电容分压器兼耦合电容 100kv/300pf 无局放电容分压器 250kv/500pf |
220kv240mva 感应电压带局部放电测量 220kv/1200mm2电缆10km 220kv gis、开关的交流耐压带局部放电测量 |
|
 |
 |
 |
 |
|
5.5/7.5kw变频电源 输入电压：三相380v/50hz 输出最大电流：8.36a/11.4a 输出电流：13.75a/18.75a |
30kw/37kw变频电源 输入电压：三相380v/50hz 输出最大电流：45.8a/56.22a 输出电流：75a/92.5a |
45/55/75kw变频电源 输入电压：三相380v/50hz 输出最大电流：68a/83a/113a 输出电流：112a/137a/187a |
220kw变频电源 输入电压：三相380v/50hz 输出最大电流：334a 输出电流：500a |
 |
 |
 |
 |
| i型高压电抗器 额度电流：1a/1.25a/1.5a 输出电压：27kv |
ii型高压电抗器 额度电流：2a/2.5a 输出电压：27kv |
iii型高压电抗器 额度电流：2a/3a 输出电压：50kv/27kv |
大容量高压电抗器 额度电流：405kva 输出电压：135kv |
 |
 |
 |
 |
|
6kva激励变压器 额度容量：6kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |
7.5kva激励变压器 额度容量：7.5kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |
10/11kva激励变压器 额度容量：10/11kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |
15kva激励变压器 额度容量：15kva 输入电压：0-400v单相 输出电压：4/8/16kv/0.4kv |
 |
 |
 |
 |
|
110kv电容器分压器 额度电压：110kv 高压电容量：1000pf 分压比：1500:1 |
270kv电容器分压器 额度电压：270kv 高压电容量：1000pf 分压比：3000:1 |
500kv电容器分压器 额度电压：500kv 高压电容量：1000pf 分压比：5000:1 |
800kv电容器分压器 额度电压：800kv 高压电容量：1000pf 分压比：8000:1 |
产品图集
 |
 |
 |
 |
|
75kva/75kv串联谐振 10kv/300mm2电缆1.5km 35kv/300mm2 电缆0.4km 35kv主变的交流耐压试验 |
108kva/108kv串联谐振试验装置10kv/300mm²电缆2km 35kv/300mm²电缆0.6km 10kv/20000kva主变 |
135kva/108kv串联谐振试验装置10kv/300mm²电缆3km 10kv主变,35kv/300mm²电缆1km 35kv主变,35kv开关、互感器 |
270kva/270kv调频串联谐振 10kv/300mm²电缆5km 35kv及以下电压等级gis,开关等变电站35kv/300mm²电缆2km |
 |
 |
 |
 |
| 540kva/270kv串联谐振装置 10kv/300mm²电缆8km 35kv/300mm²电缆4km 110kv/400mm²电缆0.7km |
1000kva/500kv变频串联谐振 35kv/630mm²电缆3km, 110kv/630mm²电缆1km 110kv及以下断路器、pt、ct、绝缘子 |
1620kva/540kv变频串联谐振 35kv/630mm²电缆2km 35kv/240mm²电缆3km 35kv 及以下断路器、pt、ct、绝缘子 |
4000kva/800kv变频串联谐振 110kv/630mm²电缆3.5km 220kv/630mm²电缆1.2km 500kv及以下电压等级开关、互感器 |
 |
 |
 |
 |
|
8100kva/500kv变频串联谐振110kv/1000mm²电缆10km 220kv/1000mm²电缆4km |
300kw变压器感应电压带局放测量装置 满足220kv变压器的感应耐压及局放试验,容量240mva |
80kva/160kv调感串联谐振 满足110kv-330kv电容式或电磁式电压互感器校验误差试验 |
176kva/44kv串联谐振试验装置 满足600mw～1000mw及以下火力发电机 |
 |
 |
 |
 |
|
270kva-108kv变频串联谐振 10kv/400mm²电缆5km 35kv/400mm²电缆2km 35kv/31500kva主变 |
405kva/108kv串联谐振试验装置10kv/300mm²电缆8km 10kv/20000kva主变 35kv/300mm²电缆 |
675kva/108kv串联谐振装置 10kv/300mm²电缆12km 35kv/400mm²电缆5km 35kv/31500kva主变 |
675kva/270kv串联试验装置 10kv/300mm²电缆7km 10kv/20000kva主变 35kv/300mm²电缆5km |
 |
 |
 |
 |
|
810kva/270kv串联谐振 10kv/300mm²电缆10km 35kv/400mm²电缆4km 110kv/630mm²电缆1km |
1125kva/270kv串联谐振 10kv/240mm²电缆6km 35kv/400mm²电缆4km 110kv/1200mm²电缆1km |
1350kva/54kv串联谐振装置 10kv/300mm²电缆 10kv/300mm²电缆 35kv/240mm²电缆 |
1350kva/270kv/27kv串联谐振 35kv/300mm²电缆10km 10kv/800mm²电缆0.5km 110kv/63000kva变压器全绝缘 |
 |
 |
 |
 |
|
2160kva/270kv串联谐振 110kv/1200mm²电缆2km,110kvgis、开关等电气设备 |
1600kva/800kv串联谐振 110kv、220kv、330kv、500kv电压 满足220kv铰链电缆 满足110kv铰链电缆 |
1680kva/270kv串联谐振试验装置10kv/300mm²10km 35kv/300mm²电缆5km 110kv互感器、gis |
2600kva/130kv串联谐振 10kv/300mm²电缆12km,35kv/300mm²电缆18km,110kv/630mm² 电缆3km |
 |
 |
 |
 |
|
2500kva/500kv串联谐振试验装置110kv/630mm²电缆1.5km 220kv/630mm²电缆1.5km |
2700kva/54kv串联谐振试验装置 35kv/400mm²电缆5km 35kv/300mm²电缆 |
8100kva/270/135kv变频串联谐振110kv/1000mm²10km电缆 220kv/1000mm²4km电缆 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
iso质量管理体系认证证书 |
