ydqw- 50kva/250kvsf6sf6无局放试验装置
|
产品别称： |
充气式局放试验变压器,充气式局部放电工频试验变压器,充气式局放高压试验变压器,充气式局放高压试验装置 |
|
参考标准: |
|
|
产品特点： |
充气式无局放试验变压器 |
产品简介
ydqw- 50kva/250kv sf6无局放试验装置满足110kv高压电气设备的交流耐压和局部放电测量测试要求，特别是电气设备制造厂对出厂设备局部放电测量的试验要求。
装置由无局放试验变压器（内置高压测量、无局放保护电阻、耦合电容器）、隔离滤波变压器、无局放调压控制台组成。
装置的最核心优势：
sf6气体在均匀电场中绝缘强度极高，且内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pc），为高精度测量提供保障。
产品特点：
1、灭弧能力强，绝缘性能强
2、防火、不可燃气体，本质安全
3、重量轻 结构集成高，集充气式试验变压器、耦合电容器、限流电阻、分压器为一体
4.、运输、安装便捷、占地小
5.干净 无油污，无需维护（只需要定期监测气体压力、气体密度即可）
油浸式设备需要检测油位、油温、色谱分析、耐压试验、微水等性能
还需要取样、送检、滤油、换油等步骤
6、不受环境影响晓，全密封封闭在金属环境内
|
工作环境 |
（1）环境温度：-10℃～ 50℃； （2）相对湿度：≤90%rh； （3）海拔高度: ≤1500米； |
|
装置组成 |
ydqw-50kva/250kv充气无局放试验变压器 tc-50kva/0.38kv无局放调压控制台 glb-50kva/400v隔离滤波变压器 内置owf-250kv耦合电容器 内置xr-250kv/2a无局放保护电阻 |
产品参数
1、ydqw-50kva/250kv/400v 1台
① 额定容量：50kva
② 输入电压：400v
③ 输出电压：0—250kv
④ 输出电流：200ma
⑤ 测量电压：100v
⑥ 系统局放量:≤5pc, 额定电压下
⑦ 测量精度：1.5%；
⑧ 绝缘介质：sf6
⑨ 尺寸：2180*900*2780mm，占地2180*900mm，总高2780mm
⑩ 重量：总体854kg，其中本体822kg，均压环32kg；
⑪ 过流能力：在110%in额定电流持续运行1min工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形
⑫ 过压能力：在110%un额定电压持续运行60s，不应造成试验变压器任何损坏
2、无局放调压器操作台：50kva/380v
① 额定容量：50kva
② 输入电压：ac 380v±10%,50hz；
③ 输出电流：125a
④ 输出电压：0—430v
3、隔离滤波变压器glb--50kva
隔离滤波装置，可以有效摒除电源中存在的杂波及各种干挠。
① 输入电压：400v±10%
② 输出电压：400v±10%
③ 额定容量：50kva
④ 空载损耗≤5%
4、耦合电容器owf-250kv
内置耦合电容器。在进行局部放电测量试验时使用，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pc），为高精度测量提供保障。
① 额定电压：250kv；
② 电容量：400pf;
③ 局 放量：≤5pc，包含在整套装置中。

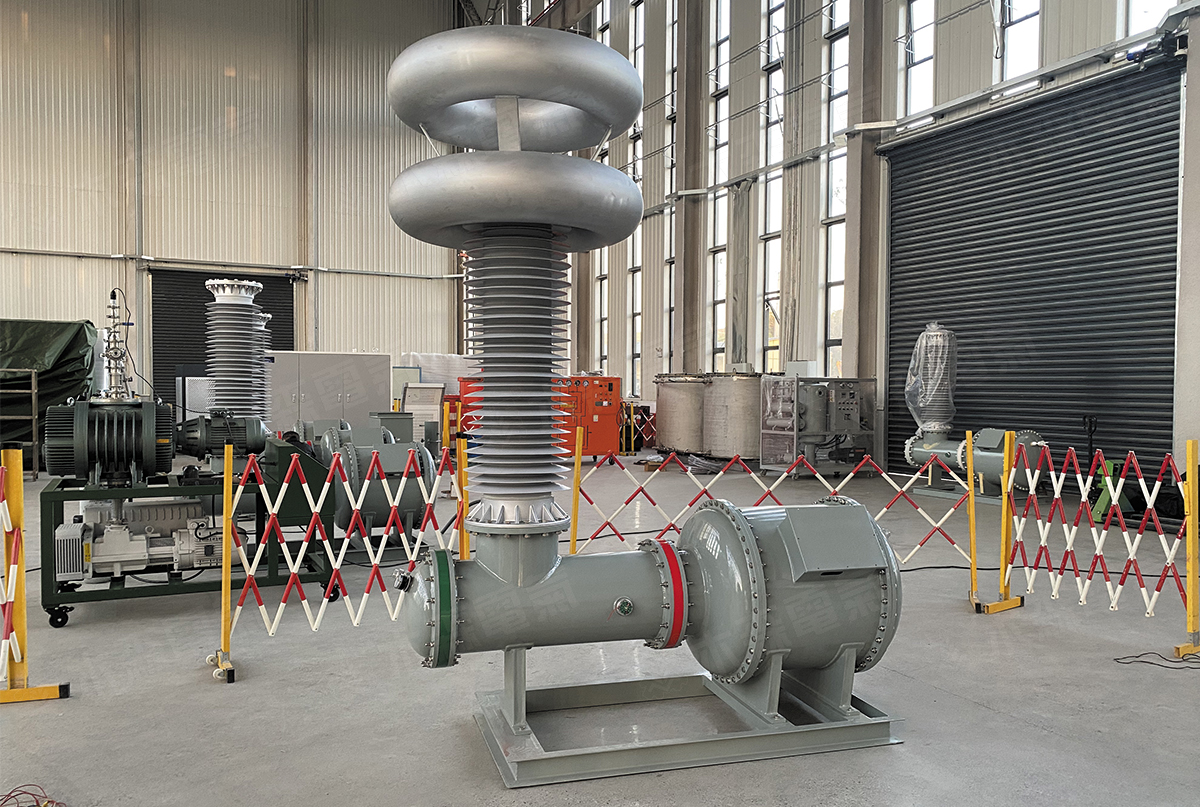

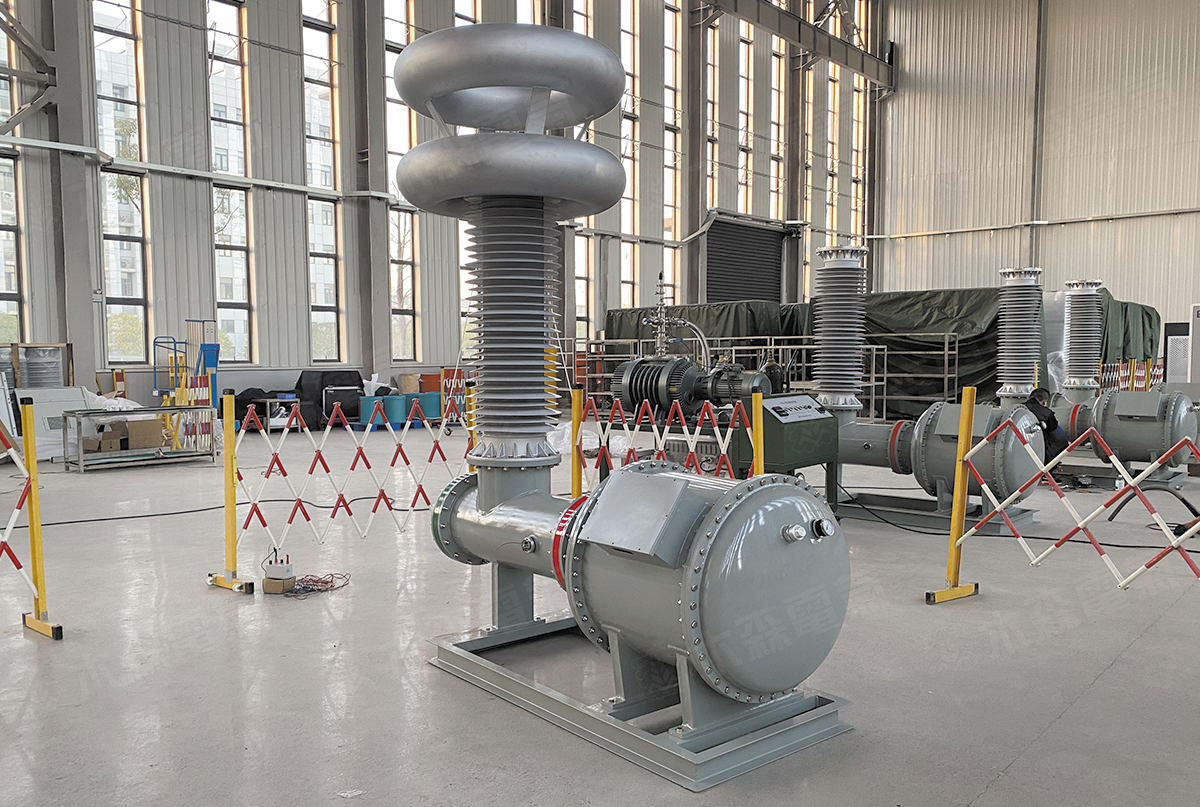

产品图集
 |
 |
 |
