产品别称：

变压器感应耐压带局放测量装置,主变感应耐压试验带局部放电测量装置

参考标准：

产品特点：

220kv/1000mm²4km、110kv/1000mm²10km电缆交流耐压试验35kv/240mm²13km 220kv 主变中性点、110kv主变线端交流耐压试验
220kv 及以下断路器、pt 、ct、绝缘子、gis等的交流耐压试"

msxb(wj)-300kw主变感应电压局放测量装置：

试验范围	电容量	试验电压
220kv 变压器的感应耐压及局放试验	240mva
220kv/ 1000mm²/3km 电缆的无局放试验	0.54μf	216kv
110kv /1000mm²/6km 电缆的无局放试验	1.59μf	128kv
220kvgis、开关、局放试验

我公司变压器感应电压带局部放电测量装置主要功能及其技术特点：
1、输入电压保护：当输入电源欠压、不平衡或缺相，则控制箱内相应的保护电路动作，切断高压输出，并屏显上提示报警。
2、过电压保护：可任意整定，当成套装置的输出电压值达到保护整定值时，自动切断输出，并在屏幕上提示报警。
3、短路（过流）保护：当变频柜输出短路或输出电流达到保护整定值时，可自动切断输出，并在屏幕上提示报警。
4、击穿闪络保护：当高压侧发生放电或对地闪络时，可自动切断输出。
5、零位保护：必须零起升压，否则输出不会启动。
6、掉电保护：当输入电源突然断电时，系统利用电路中的剩余电量及时关闭输出信号，确保系统安全关闭。
7、超温保护：出入口风温实时显示在屏幕上，并根据环境温度的不同由单片机进行数据处理，如变频柜超温，将发出报警信息。
8、冷却风机联动保护：当风机因故障不能运转时，变频电源则不能启动或自动切断输出。同时具备风机电源相序自动识别功能，无需换相。
9、输出电压限制功能保护：当设定高压电压，在试验中，当误操作升高电压或者有异常情况发生时，确保输出的电压不会超过设定的高压电压。
10、缺相保护：当输入电源缺相时，无法正常工作时，屏幕上显示缺相，同时关闭系统。
11、过载保护：当输出电流超过整定电流时，控制箱自动关闭变频电源的输出，此时有相应的提示frc-270kv/300pf

序号	名称	规格	数量
1	激励变压器	msb(wj)-300/2×±4/10/35kv/300v；350v	1台
2	变频电源	msxz-f -30kw/220/380v	1台
3	无局放电抗器	msbk(wj)-350/35	4台
4	无局放电抗器	msdk(wj)-1495/130	4台
5	无局放电容分压器兼耦合电容器	frc(wj)-100/500	1套
6	无局放电容分压器	frc(wj)-100/500	1套
7	局放综合分析仪(含定位)	msjf-9208	1套

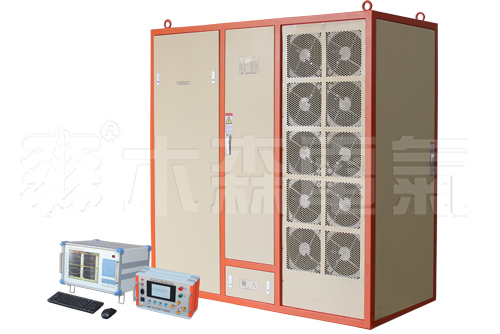

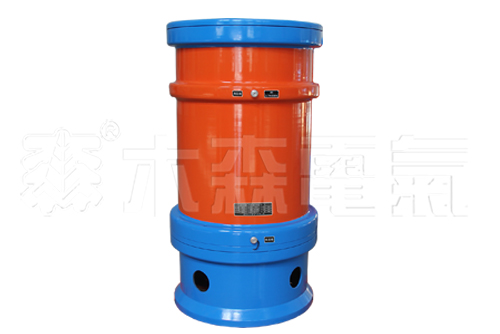

变频电源	高压电抗器

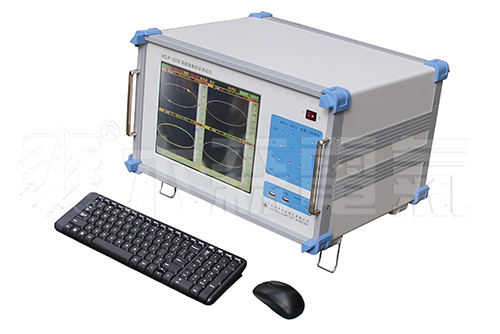

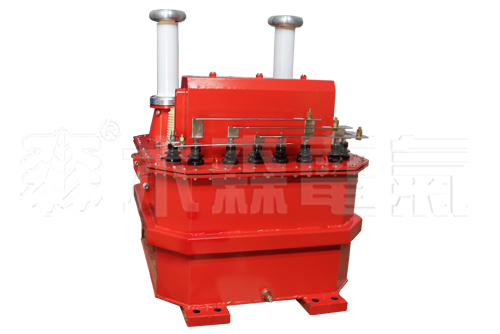

激励变压器	局放综合分析仪(含定位)

注：1.变压器感应电压带局部放电测量装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。


串联谐振计算机著作权	串联谐振产品专利	iso质量

注：1.300kw主变感应电压局放测量装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品参数

msxb(wj)-300kw主变感应电压局放测量装置：

试验范围	电容量	试验电压
220kv 变压器的感应耐压及局放试验	240mva
220kv/ 1000mm²/3km 电缆的无局放试验	0.54μf	216kv
110kv /1000mm²/6km 电缆的无局放试验	1.59μf	128kv
220kvgis、开关、局放试验

序号	名称	规格	数量
1	激励变压器	msb(wj)-300/2×±4/10/35kv/300v；350v	1台
2	变频电源	msxz-f -30kw/220/380v	1台
3	无局放电抗器	msbk(wj)-350/35	4台
4	无局放电抗器	msdk(wj)-1495/130	4台
5	无局放电容分压器兼耦合电容器	frc(wj)-100/500	1套
6	无局放电容分压器	frc(wj)-100/500	1套
7	局放综合分析仪(含定位)	msjf-9208	1套

系统基本配置：

序号	设备名称	型号及规格	数量	备注
1	无局放变频电源	msxz-f -30kw/220/380v	1台	300kw，30~300hz，≤10pc，输出：单相 0～350v
2	无局放变压器	msb(wj)-300/2×±4/10/35	1台	容量 300kva，输出：2×±4/10/35kv，低压：2×300/350v
3	无局放补偿电抗器	msbk(wj)-350/35	4台	电压：35kv，电流：10a，电感量：5.5h，局放≤10pc
4	无局放电容分压器兼耦合电容器	frc(wj)-100/500	1台	电压：100kv，电容量：500pf
5	无局放电抗器	msdk(wj)-1495/130	1台	电压：130kv，电流：11.5a，电感量：52h，局放≤10pc
6	无局放电容分压器	frc(wj)-500/1500	1台	电压：500kv，电容量：1500pf
7	测试线		1套


135kva-108kva安徽六安验收	540kva-570kva江西赣州交付

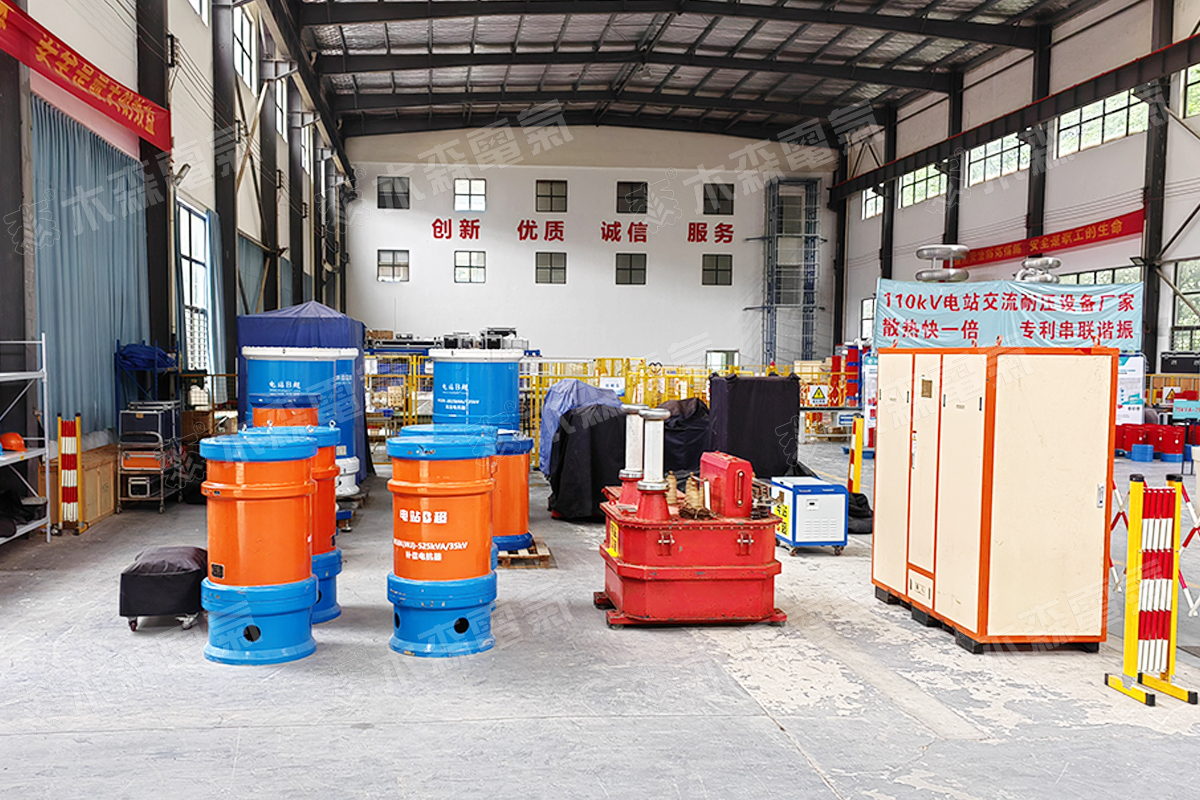

1620kva-540kva江西宜春试验现场	300kw主变感应电压局放测量

售后保障

1、保修期内我们对所销售的变压器感应电压带局部放电测量装置三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
