产品别称：

变频串联谐振试验成套装置,变频串联谐振,变频串联谐振耐压试验装置,变频串联谐振试验装置

参考标准：

产品特点：

"1620kva/540kv变频串联谐振选型找武汉市木森电气有限公司,适用以下范围的交流耐压试验：35kv/630mm²电缆2km,35kv/240mm²电缆3km,35kv 及以下断路器、pt、ct、绝缘子等,110kv 主变线端,110kv/630mm²电缆2km,110kv及以下断路器、gis（10 个间隔）pt、ct、绝缘子,220kv 主变中性点的
,220kv 及以下断路器、gis（5 个间隔）、pt、ct、绝缘子
,220kv/630mm²电缆0.8km"

msxz(f)-1620kva/540kv变频串联谐振：该装置主要针对35kv、110kv电缆、110kv及220kv主变、gis、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

被试品	电容量	试验频率	试验电压	试验时间
220kv 及以下断路器、gis（5 个间隔）pt、ct、绝缘子		30-300hz	460kv	1min
110kv/630mm² 电缆 2km	≤0.402uf，	30-300hz	128kv	60min
110kv 及以下断路器、gis（10 个间隔）pt、ct、绝缘子		30-300hz	265kv	1min
220kv 主变中性点	≤0.02uf	45-65hz	160kv	1min
110kv 主变线端	≤0.015uf	45-65hz	160kv	1min
220kv/630mm² 电缆 0.8km	≤0.1152uf	30-300hz		60min
35kv/630mm²电缆 2km	≤0.5066uf	30-300hz	52kv	60min
35kv/240mm² 电缆 3km	≤0.5415uf	30-300hz	52kv	60min
35kv 及以下断路器、pt、ct、绝缘子		30-300hz	95kv	1min

我公司调频串联谐振试验装置主要功能及其技术特点：
1、调频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号	名称	规格	数量
1	激励变压器	msb-75kva/4/8/25kv/0.4kv	1台
2	变频电源	msxz-f-75kw/380v	1台
3	高压电抗器	msdk-405kva/135kv	4台
4	电容分压器	frc-500kv/500pf	1套
5	内部连接线		1套


变频电源	高压电抗器

激励变压器	分压器

注：1.串联谐振试验装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。


串联谐振计算机著作权	串联谐振产品专利	iso质量

注：1.变频串联谐振产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品参数

变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

msxz(f)-1620kva/540kv变频串联谐振：该装置主要针对35kv、110kv电缆、110kv及220kv主变、gis、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

序号	名称	规格	数量
1	激励变压器	msb-75kva/4/8/25kv/0.4kv	1台
2	变频电源	msxz-f-75kw/380v	1台
3	高压电抗器	msdk-405kva/135kv	4台
4	电容分压器	frc-500kv/500pf	1套
5	内部连接线		1套

设备主要配置：

激励变压器msb-75kva/4/8/25kv/0.4kv

额定容量	75kva
输入电压	0～400v，单相
输出电压	4/8/25kv
结构	油式
重量	约450kg

变频电源msxz-f-75kw/380v

额定输出容量	75kw
工作电源	380±10%v（三相）工频
输出电压	0～400v单相
额定输入电流	187.5a
额定输出电流	187.5a
电压分辨率	0.01kv
电压测量精度	1.5%
频率调节范围	30～300hz 分辨率≤0.1hz 稳定度0.1%
运行时间	额定容量下连续5min
噪声水平	≤50db

高压电抗器msdk-405kva/135kv

额定容量	405kva
额定电压	135kv
额定电流	3a
电感量	205h/单节
品质因素	q≥30 (f=45hz)
结构	油式
重量	约520kg

电容分压器frc-500kv/500pf

额定电压	500kv
高压电容量	500pf
介质损耗	tgσ≤0.5%
分压比	6000：1
测量精度	有效值1.5级
重量	约15kg


135kva-108kva安徽六安验收	540kva-570kva江西赣州交付

1620kva-540kva江西宜春试验现场	300kw主变感应电压局放测量

售后保障

1、我们对所销售的变频串联谐振三月包换。
2、我们售出的变频串联谐振三年免费维护、长期提供备品备件。
3、变频串联谐振的软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到变频串联谐振修好。
7、木森电气所提供的变频串联谐振专机专号，终生维修。

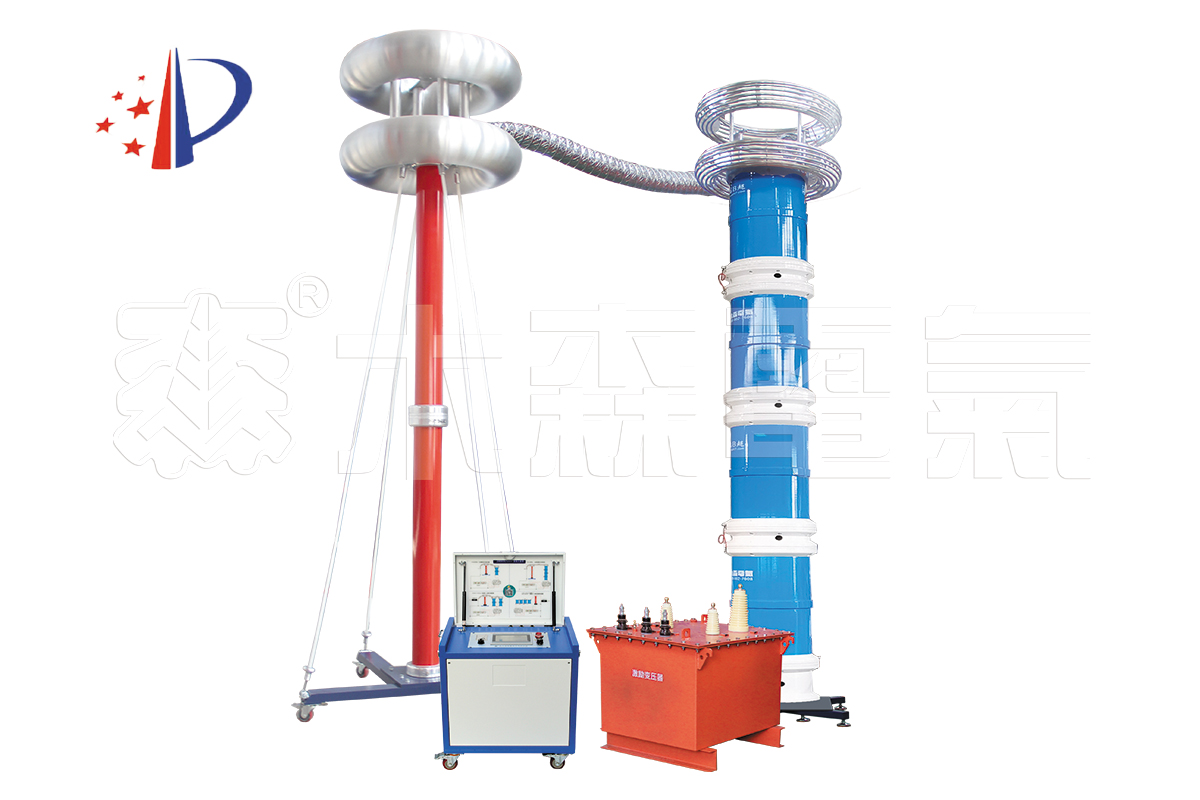

1620-540串联谐振
