变频串联谐振试验成套装置,变频串联谐振,变频串联谐振耐压试验装置,变频串联谐振试验装置-凯发官网首页

产品别称：

变频串联谐振耐压试验装置,变频串联谐振试验成套装置,变频串联谐振,武汉市木森电气有限公司

参考标准：

产品特点：

8100kva/500kv变频串联谐振试验装置选型找武汉市木森电气有限公司,适用以下范围的交流耐压试验：110kv/1000mm²电缆10km,220kv/1000mm²电缆4km,110kv 及以下断路器、gis（10 个间隔）pt、ct、绝缘子,220kv 及以下断路器、gis（5 个间隔）、pt、ct、绝缘子

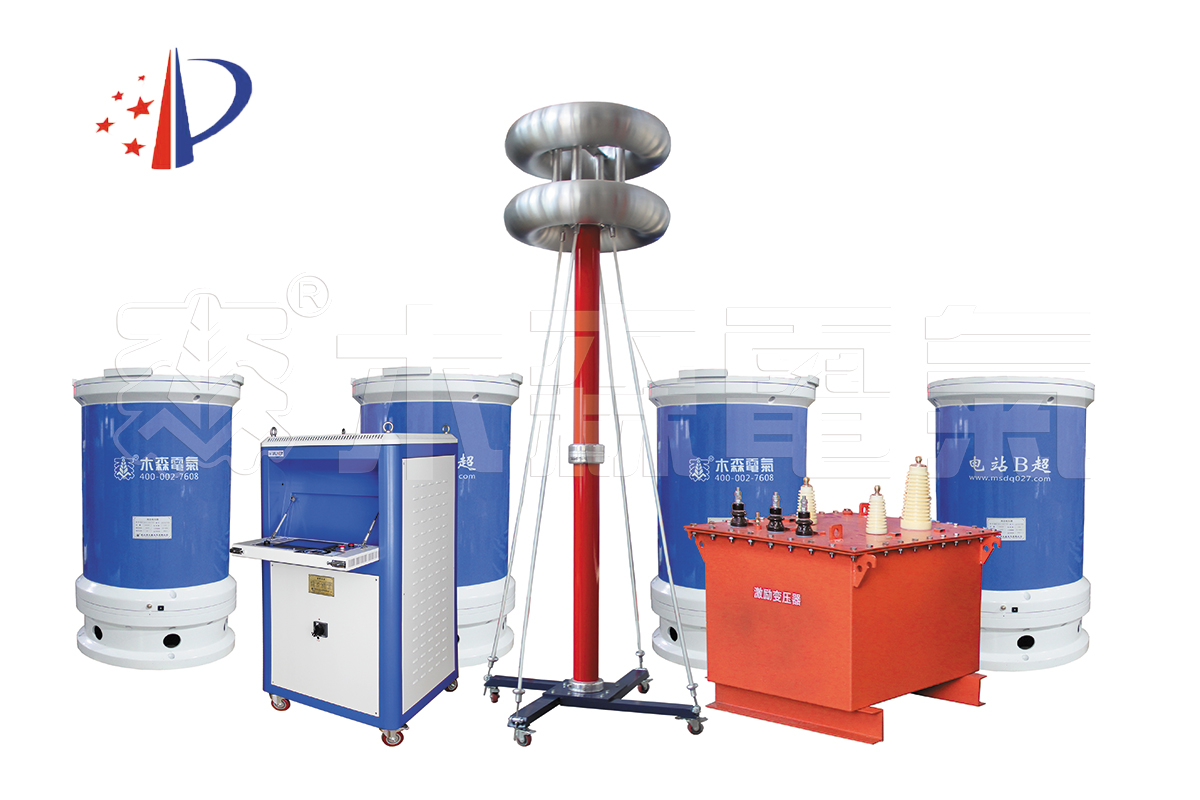

msxz(f)-8100kva/500kv变频串联谐振试验装置：该装置主要针对110kv、220kv，1000mm²电缆交流耐压试验，110kv、220kv 及以下断路器、gis、pt、ct、绝缘子试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

被试品	电容量	试验频率	试验电压	试验时间
1000mm2,110kv 电缆交流耐压试验，长度10km	≤2.31uf	30-300hz	128kv
1000mm2,220kv 电缆交流耐压试验，长度4km	≤0.688uf	30-300hz	216kv
220kv 及以下断路器、gis（5 个间隔）、pt、ct、绝缘子		30-300hz	460kv	1min
110kv 及以下断路器、gis（10 个间隔）pt、ct、绝缘子		30-300hz	265kv	1min

我公司变频串联谐振试验装置主要功能及其技术特点：
1、设备具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号	名称	规格	数量
1	激励变压器	msb-200kva/3/6/25kv/0.4kv	1台
2	变频电源	msxz-f-200kva/0.4kv	1台
3	高压电抗器	msdk-2025kva/135kv	4台
4	电容分压器	frc-500kv/500pf	1套
5	内部连接线		1套

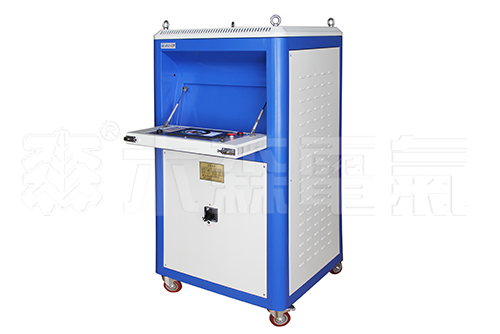

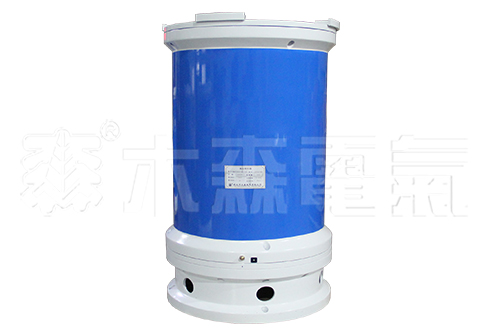

变频电源	高压电抗器

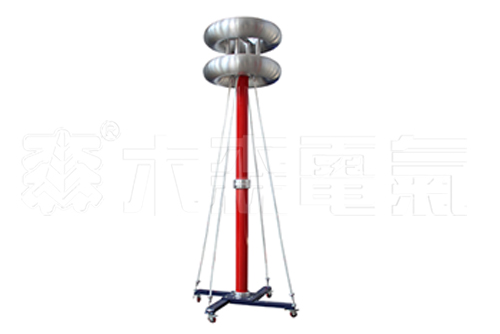

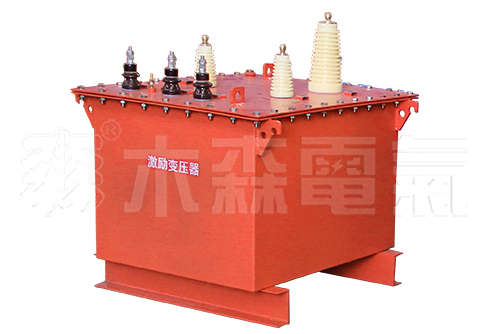

激励变压器	分压器

注：1.串联谐振试验装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。


串联谐振计算机著作权	串联谐振产品专利	iso质量

注：1.调频串联谐振试验装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　 2.了解更多木森产品信息请进入凯发官网首页，服务热线：400-002-7608。

产品参数

变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

msxz(f)-8100kva/500kv变频串联谐振试验装置：该装置主要针对110kv、220kv，1000mm²电缆交流耐压试验，110kv、220kv 及以下断路器、gis、pt、ct、绝缘子试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

序号	名称	规格	数量
1	激励变压器	msb-200kva/3/6/25kv/0.4kv	1台
2	变频电源	msxz-f-200kva/0.4kv	1台
3	高压电抗器	msdk-2025kva/135kv	4台
4	电容分压器	frc-500kv/500pf	1套
5	内部连接线		1套

设备主要配置：

激励变压器msb-200kva/3/6/25kv/0.4kv

额定容量	200kva
输入电压	0～400v，单相
输出电压	3kv；6kv;25kv
结构	油浸式
重量	1800kg

变频电源msxb(f)-200kva/0.4kv

额定输出容量	200kva
工作电源	三相 380v±5，50hz
输出电压和电流	0～400v，最大电流 625a
输出频率	20～300hz，频率调节细度 0.1hz，不稳定度＜0.05

高压电抗器msdk-2025kva/135kv

额定容量	2025kv
额定电压	135kv
额定电流	15a（有效值
电感量	40h/单节
品质因素	q≥30 (f=45hz)
结构	油浸式
重量	2000kg

电容分压器frc-500kv/500pf

额定电压	500kv
高压电容量	500pf
介质损耗	tgσ≤0.5%
分压比	6000：1
测量精度	有效值1.5级


135kva-108kva安徽六安验收	540kva-570kva江西赣州交付

1620kva-540kva江西宜春试验现场	300kw主变感应电压局放测量

售后保障

1、保修期内我们对所销售的设备三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。

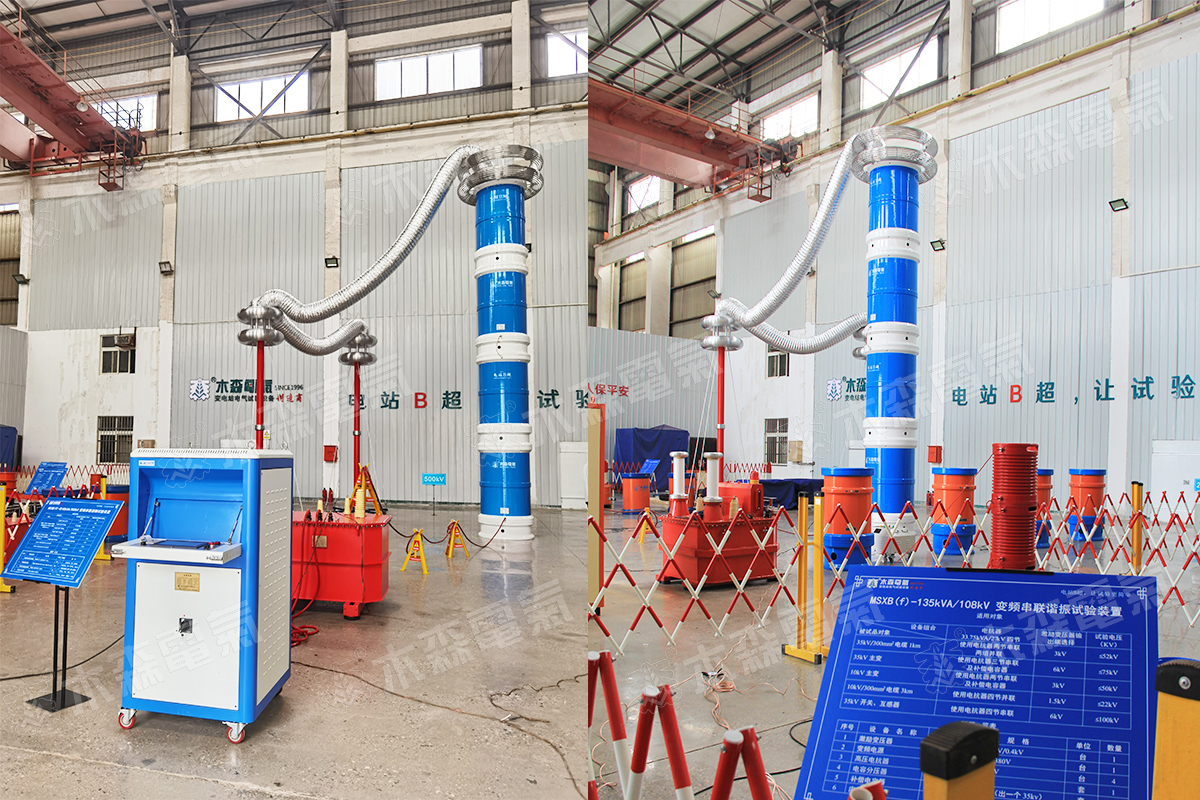

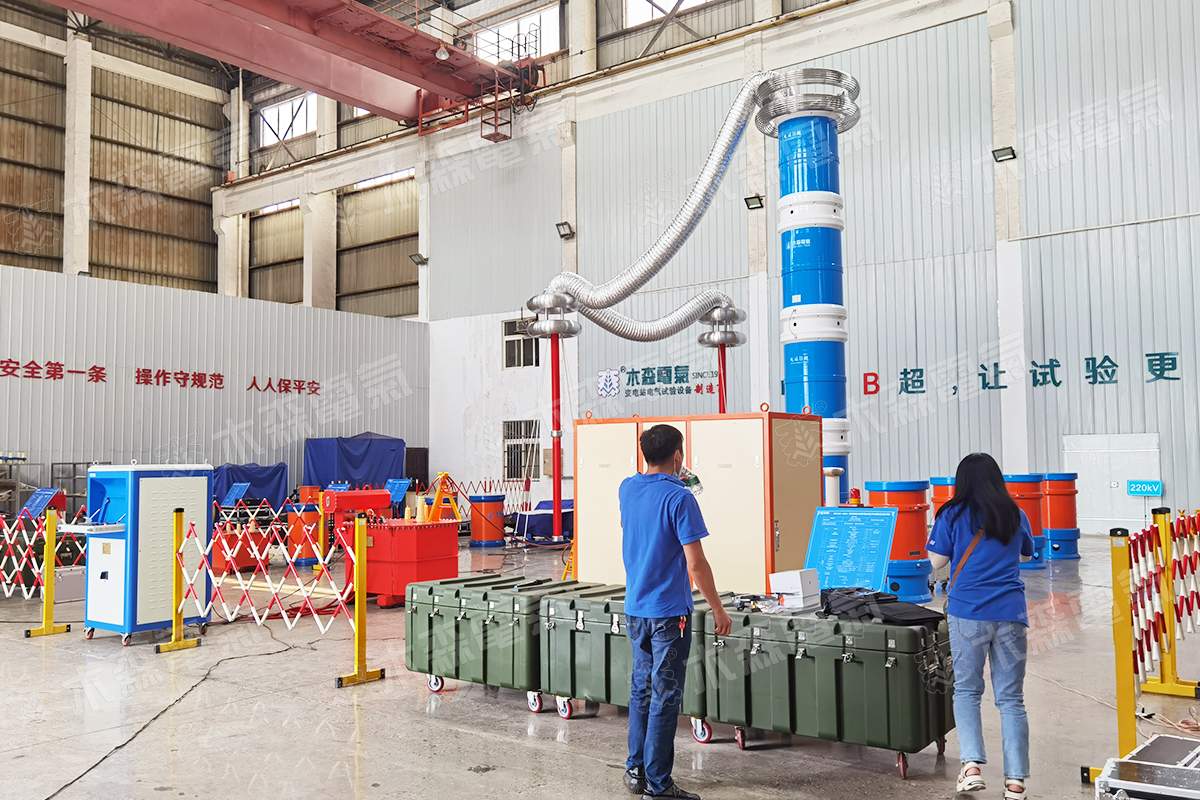

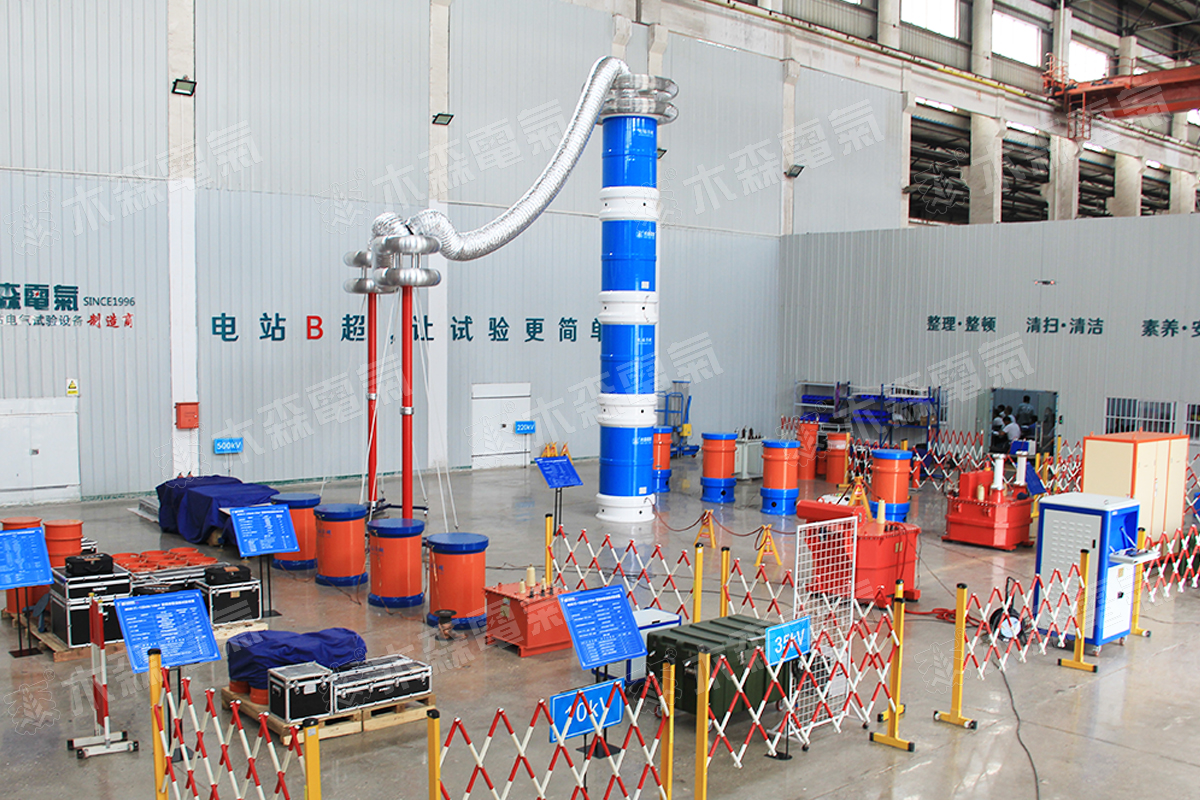

8100-500串联谐振现场
