变频串联谐振常规配置选型,串联谐振试验装置选型,串联谐振选型，串联谐振耐压试验装置选型
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
|
变频串联谐振常规配置选型 |
||
|
规格型号（kva/ka） |
产品配置 |
用途 |
|
变频电源（kw） 励磁变压器（kva/kv） 电抗器（kva/kv-个） 电容分压器（kv/pf） |
||
|
22/22 |
5.5 3-1.5 22/22-1 30/3000 |
10kv/300mm2电缆0.5km |
| 44/22 | 5.5 3-1.5 22/22-2 30/3000 |
10kv/300mm2电缆1km |
|
75/75 |
5.5 6-1.5/3 25/25-3 80/1000 |
10kv/300mm2电缆1.5km 35kv/300mm2 电缆0.4km 35kv主变的交流耐压试验 |
| 88/44 | 5.5 6-1.5/3 44/22-2 50/2500 |
10kv/300mm2电缆2km |
| 108/108 | 5.5 6-1.5/3/6 27/27-4 110/1500 |
10kv/300mm2电缆2km 35kv/300mm2电缆0.5km 35kv系统 |
| 108/54 | 5.5 6-1.5/3 27/27-4 60/2500 |
10kv/300mm2电缆2km 35kv/300mm2电缆0.5km |
| 135/22 |
7.5 33.75/27-4 |
10kv/300mm2电缆3km 35kv/300mm2电缆1km 35kv系统 |
|
135/108 |
7.5 7.5-1.5/3/6 33.75/27-4 110/1500 |
10kv/300mm2电缆3km 35kv/300mm2电缆1km 35kv系统 |
| 176/22 | 7.5 7.5-1.5 44/22-4 30/3000 |
10kv/300mm2电缆4km |
| 162/54 | 11 11-1.5/3 40.5/27-4 60/2500 |
10kv/300mm2电缆3km 35kv/300mm2电缆1km |
| 162/108 | 11 11-1.5/3/6 40.5/27-4 110/1500 |
10kv/300mm2电缆3km 35kv/300mm2电缆1.2km 35kv系统 |
| 216/108 | 11 11-1.5/3/6 54/27-4 110/1500 |
10kv/300mm2电缆4km 35kv/300mm2电缆1.6km 35kv系统 |
| 270/108 | 15 15-1.5/3/6 67.5/27-4 110/1500 |
10kv/300mm2电缆5km 35kv/300mm2电缆2km 35kv系统 |
|
270/270 |
15 15-4/8/16 45/45-6 270/500 |
35kv/300mm2电缆1km 110kv系统 |
| 405/108 | 22 22-1.5/3/6 67.5/27-6 110/1500 |
10kv/300mm2电缆8km 35kv/300mm2电缆3km 35kv系统 |
|
540/270 |
20/30 30-4/8/16 25/25-3 270/500 |
35kv/300mm2电缆2km， 110kv/300mm2 电缆0.5km 110kv系统 |
|
810/270 |
37 37-4/8/16 90/45-9 270/500 |
35kv/300mm2电缆6km 110kv系统 |
|
1000/500 |
45 20-4/8/16 100/50-10 500/1000 |
110kv/600mm2电缆2km 220kv系统 |
| 1620/540 | 75 75-4/8/25 405/135-4 500/500 |
220kv/630mm2电缆0.8km 110kv/630mm2电缆2km 220kv系统 |
|
4000/800 |
200 200-5/10/35 1000/2000-4 800/1000 |
500kv gis 开关 500kv 主变中性点 220kv/630mm2电缆1.2km 110kv/630mm2电缆3.5km |
|
8100/500 |
200 200-3/6/35 2025/135-4 500/500 |
220kv/1000mm2电缆4km 110kv/1000mm2电缆10km 35kv/240mm2电缆1.3km 220kv系统 |

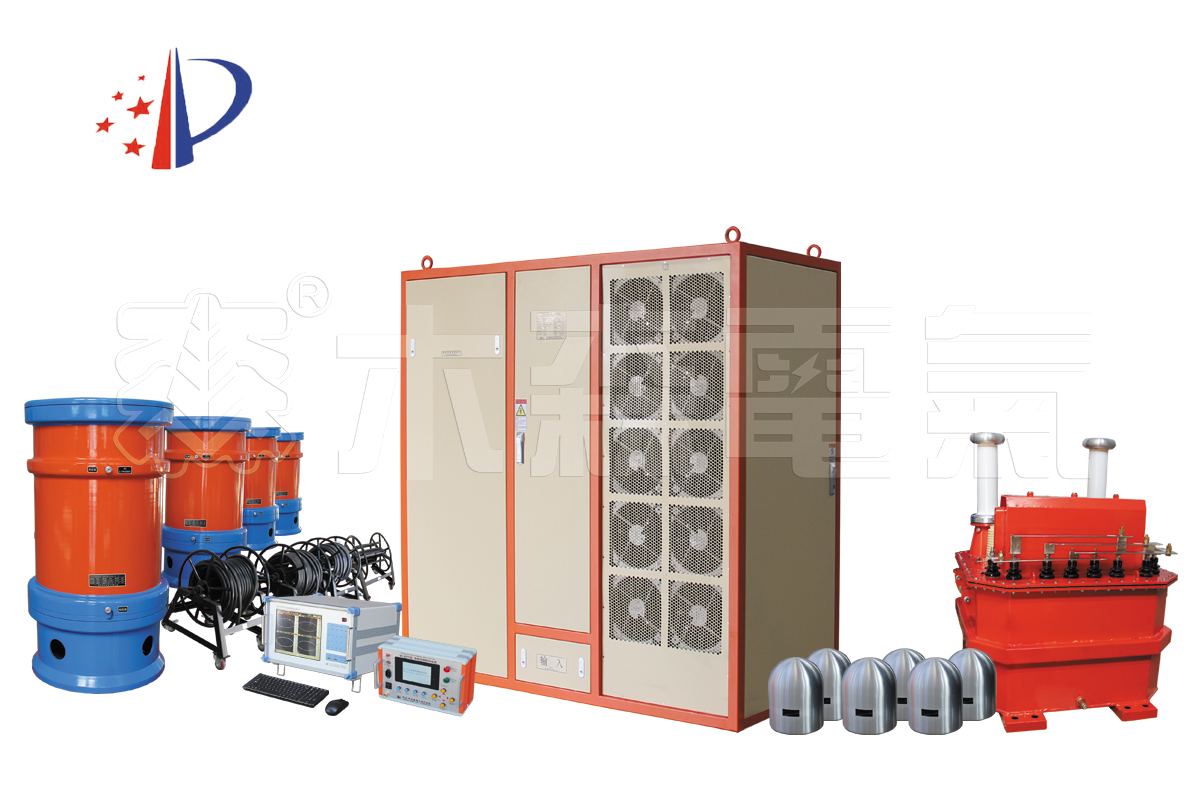

| wj-300kw | 300kw局放主机、9208局放仪4通道（含定位功能） 300-10*2/35 无局放补偿电抗器525/25/35-4 135kv/1500pf |
110kv 400mva和220kv240mva 感应电压带局部放电测量 |
|
wj-300kw/5980kva/220kv |
300kw局放主机、9208局放仪4通道（含定位功能）30 无局放电容分压器兼耦合电容100kv/500pf300-2*正负4/10/35 无局放补偿电抗器350/35-4无局放电抗器1495/130-4 无局放电容分压器500kv/1500pf |
110kv 400mva和220kv240mva 感应电压带局部放电测量 220kv/1000mm2电缆23km 110kv/1000mm2电缆26km 220kv系统 |
|
wj-450kw |
450kw局放主机、2002局放仪2通道（选配） 无局放电抗器450-2*5/15/2*35无局放补偿电抗器700/35-4 4400/220-2 |
220kv240mva 感应电压带局部放电测量 220kv/1200mm2电缆10km 220kv gis、开关的交流耐压带局部放电测量 |
 |
 |
|
5.5/7.5kw变频电源 输入电压：三相380v/50hz 输出最大电流：8.36a/11.4a 输出电流：13.75a/18.75a |
30kw/37kw变频电源 输入电压：三相380v/50hz 输出最大电流：45.8a/56.22a 输出电流：75a/92.5a |
 |
 |
|

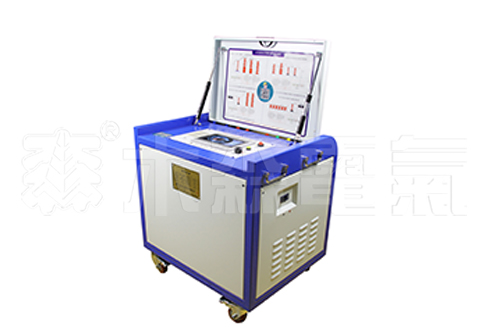

45/55/75kw变频电源 输入电压：三相380v/50hz 输出最大电流：68a/83a/113a 输出电流：112a/137a/187a |
220kw变频电源 输入电压：三相380v/50hz 输出最大电流：334a 输出电流：500a |
 |
 |
| i型高压电抗器 额度电流：1a/1.25a/1.5a 输出电压：27kv |
ii型高压电抗器 额度电流：2a/2.5a 输出电压：27kv |
 |
 |
|

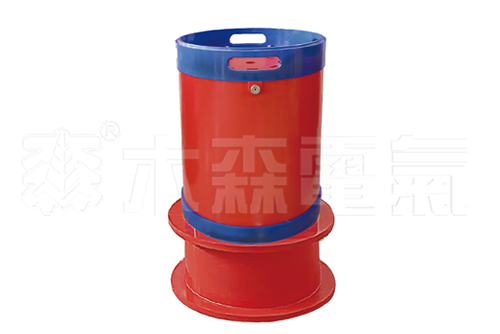

iii型高压电抗器 额度电流：2a/3a 输出电压：50kv/27kv |
大容量高压电抗器 额度电流：405kva 输出电压：135kv |
 |
 |
|
6kva激励变压器 额度容量：6kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |

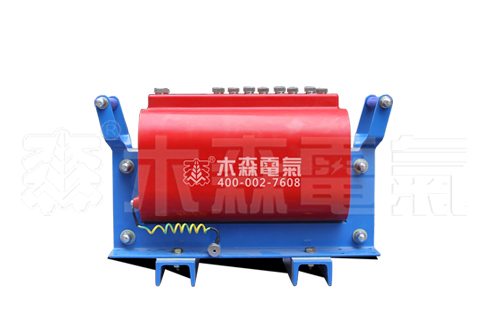

7.5kva激励变压器 额度容量：7.5kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |
 |
 |
|

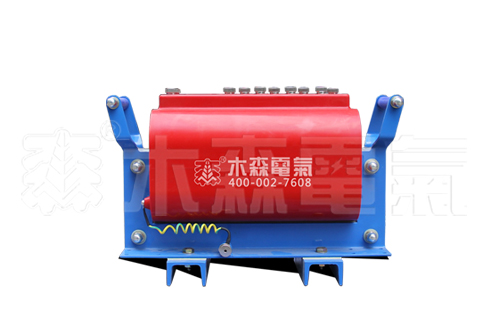

10/11kva激励变压器 额度容量：10/11kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |
15kva激励变压器 额度容量：15kva 输入电压：0-400v单相 输出电压：4/8/16kv/0.4kv |
 |
 |
|
110kv电容器分压器 额度电压：110kv 高压电容量：1000pf 分压比：1500:1 |
270kv电容器分压器 额度电压：270kv 高压电容量：1000pf 分压比：3000:1 |
 |
 |
|
500kv电容器分压器 额度电压：500kv 高压电容量：1000pf 分压比：5000:1 |

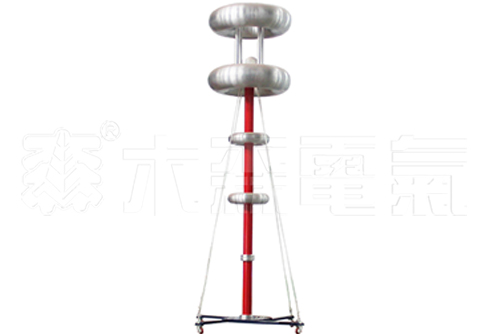

800kv电容器分压器 额度电压：800kv 高压电容量：1000pf 分压比：8000:1 |
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
iso质量管理 |
 |
|

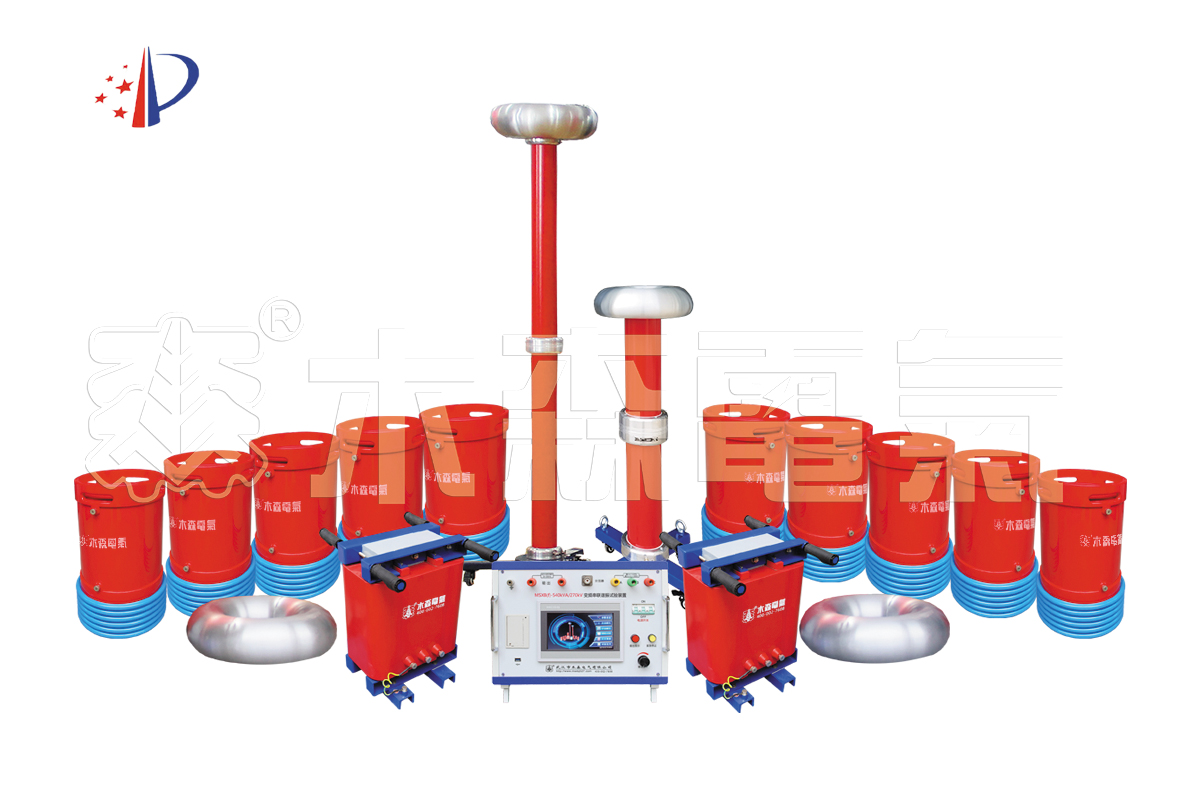

| 540kva/270kv串联谐振装置
110kvgis、开关的交流耐压试验 110kv/400mm² 电缆0.7km的交流耐压试验 110kva/80000kva主变全绝缘的交流耐压试验 |

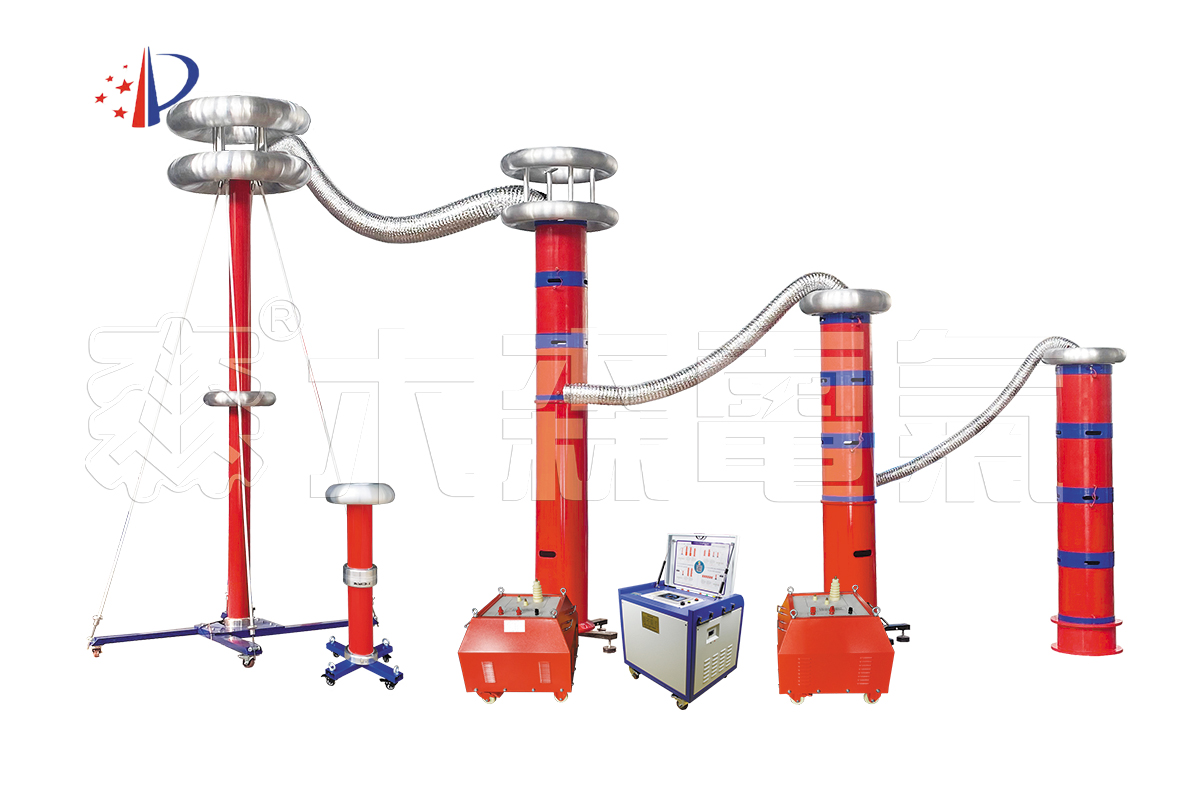

1000kva/500kv变频串联谐振试验成套装置
220kv/300mm² 0.5km110kv/630mm²1km. 35kw/630mm² 2km 电缆交流耐压试验 220kv主变中性点、110kv主变线端交流耐压试验 |
 |
 |
|
8100kva/500kv变频串联谐振试验装置 220kv/1000mm²4km电缆交流耐压试验 110kv主变线端交流耐压试验 220kv 及以下断路器、pt 、ct、绝缘子、gis |

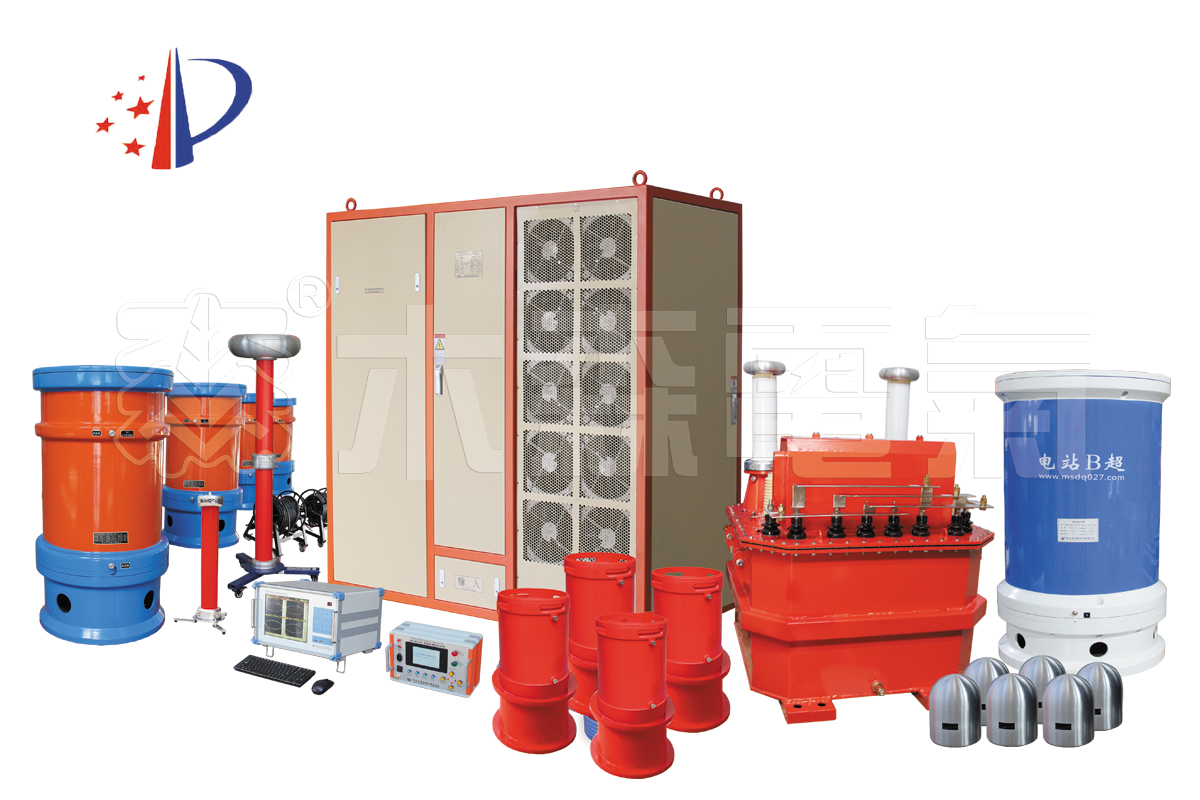

450kw变压器感应电压带局部放电测量系统
变压器感应电压带局部放电测量 220kv240mva 220kv gis、开关的交流耐压带局部放电测量 |
