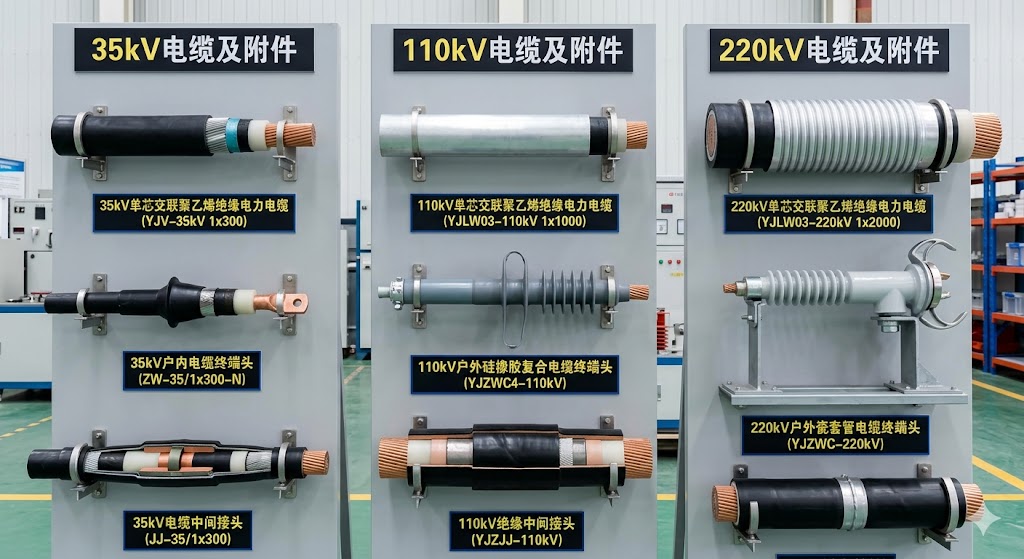

10kv/35kv/110kv/220kv电缆交接与预防性试验项目
-
责任编辑：
人气：
发表时间：2026-04-27 14:01:08
- 10kv/35kv/110kv/220kv电缆交接与预防性试验项目
试验项目 10kv 电缆 35kv 电缆 110kv 电缆 220kv 电缆 标准依据与核心说明 1. 主绝缘电阻测量 依据： gb 50150-2016 第17.0.2条；dl/t 596-2021 第11章。
目的： 检查绝缘整体是否受潮、脏污。无统一合格值，强调与初始值、历次数据或相同电缆比较，不应有明显下降。常用2500v或5000v兆欧表。
设备：ms-3126a（5kv ）绝缘电阻测试仪2. 主绝缘交流耐压试验 (交接核心) 依据： gb 50150-2016 第17.0.3-17.0.5条 (交接)；dl/t 596-2021 第11.1条 (预防性)。
目的(交接)：发现集中性缺陷，投运前关键考核。普遍采用变频串联谐振。
目的(预防性)：dl/t 596-2021规定，重做终端或接头后、或必要时，应进行此项试验。
设备：
msxb-f系列135kva/108kv交流耐压测试仪（串联谐振）
msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振）2.1 试验电压 (交接) 2u₀ (或 2.5u₀)
例：8.7/10kv电缆，u₀=8.7kv，试验电压17.4kv或21.8kv。2u₀
例：26/35kv电缆，u₀=26kv，试验电压52kv。1.7u₀ (或 2u₀)
u₀=64kv，试验电压108.8kv或128kv。1.7u₀ (或 2u₀)
u₀=127kv，试验电压216kv或254kv。说明(gb 50150)：35kv及以下可采用2u₀或2.5u₀，110kv及以上推荐采用1.7u₀，也可采用2u₀。具体在合同中约定。
设备：
msxb-f系列135kva/108kv交流耐压测试仪（串联谐振）
msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振）2.2 试验时间 (交接) 60min (或 5min) 60min (或 5min) 60min 60min 说明(gb 50150)：110kv及以上电缆，耐压时间必须为60分钟。35kv及以下可协商采用5分钟。 2.3 试验频率 (交接) 20hz ~ 300hz (推荐) 说明：采用变频谐振以降低对试验电源容量的要求。 2.4 预防性试验电压/时间 dl/t 596-2021未规定周期性交流耐压。但明确：更换接头或终端后，应按gb 50150规定进行耐压试验。
设备：
msxb-f系列135kva/108kv交流耐压测试仪（串联谐振）
msxb-f系列2500kva/500kv交流耐压测试仪（串联谐振）说明：预防性规程不要求定期做交流耐压，但检修后必须做。 3. 外护套及内衬层绝缘电阻 必做 (对有金属屏蔽/铠装） 采用500v或1000v兆欧表。
设备：ms-3126a（5kv ）绝缘电阻测试仪依据： gb 50150-2016 第17.0.2条；dl/t 596-2021 第11.3条。
要求(gb 50150)：每千米绝缘电阻值不低于0.5 mω。
要求(dl/t 596)：要求大于0.5 mω。4. 外护套直流耐压试验 必做 (对有金属屏蔽/铠装)
设备：mszgf120kv/2ma）直流高压发生器
依据： gb 50150第17.0.4条 (交接)；dl/t 596-2021 第11.3条 (预防性)。
试验电压：6kv (dl/t 596) 或 10kv (常见工程实践)，持续时间1分钟。
目的：更有效地发现外护套的集中性缺陷。5. 检查电缆线路相位 必做 依据： gb 50150-2016 第17.0.6条。
目的：确保电缆两端相位与系统一致。6. 交叉互联系统试验 不适用 不适用 必做 (如系统有) 必做 (如系统有) 依据： gb 50150第17.0.7条 (交接)；dl/t 596-2021第11.4条 (预防性)。
项目：包括护层直流电阻测量、护层过电压保护器测试、互联箱接触电阻测量等，确保110kv及以上单芯电缆金属护层接地系统正常。
设备：ms-510r直流电阻电阻测试仪7. 电缆局部放电试验 (重要趋势) 未强制，推荐 未强制，推荐 强烈推荐/重要项目 强烈推荐/重要项目 依据： dl/t 596-2021 第11.2条将其列为检查项目。
说明：在gb 50150中非强制交接项目。但在dl/t 596及实际工程中，尤其对110kv及以上电缆，已成为评估绝缘状态、查找潜伏性缺陷的重要手段。试验通常在u₀下进行，对检测系统灵敏度要求高。
设备：电缆震荡波局放测试系统(35kv)8. 红外热像检测 (预防性) 检查 检查 检查 检查 依据： dl/t 596-2021 第11.6条。
周期：1年1次 (重要电缆) 或按需。
目的：检测电缆终端、接头等连接部位有无过热缺陷。
设备：红外热像仪
